Le LMFP, ou phosphate de fer-manganèse-lithium, suscite un vif intérêt ces derniers temps dans l'industrie des batteries de puissance. L'ajout de manganèse à la structure du LFP permet d'augmenter la tension de seuil d'environ 3,4 V à environ 4,1 V, ce qui accroît la densité énergétique tout en préservant les avantages du phosphate de fer-lithium en matière de sécurité et de coût. Pour les constructeurs automobiles qui cherchent à optimiser l'autonomie et le coût, le LMFP représente une solution intermédiaire intéressante. Cependant, la fabrication d'un matériau de cathode LMFP de haute qualité dépend fortement de l'étape de broyage de la poudre.
Pourquoi la taille des particules est importante pour la LMFP
La taille et la distribution des particules des matériaux de cathode influent directement sur le revêtement de la suspension, la densité de pressage et, en définitive, sur la capacité de charge/décharge et la durée de vie de la batterie. Le LMFP fritté est généralement dur et a tendance à s'agglomérer ; il ne peut donc pas être utilisé directement dans la production de batteries. En règle générale, les fabricants visent un D50 compris entre 1 et 5 microns avec une distribution étroite, ce qui signifie que le rapport D90/D10 ne doit pas être trop élevé.
Si les particules sont trop grossières, les trajets de transport des ions lithium s'allongent. Si la distribution granulométrique est trop large, les particules fines comblent les espaces entre les plus grosses. Cela peut augmenter la densité du matériau compressé sur papier, mais crée une porosité irrégulière et une mauvaise imprégnation par l'électrolyte, ce qui nuit aux performances de la cellule.
Pourquoi le fraisage par jet d'air convient à LMFP
Fraisage au jet Ce procédé est particulièrement efficace pour les matériaux cathodiques durs et cassants comme le LMFP. Il utilise un flux d'air à grande vitesse pour accélérer les particules et les briser par impact. L'absence de billes de broyage minimise la contamination métallique.
Les broyeurs à jet d'air (LMFP) sont très sensibles aux contaminants magnétiques tels que le fer, le chrome et le nickel. Même des traces peuvent augmenter l'autodécharge et compromettre la sécurité de la batterie. Les broyeurs à jet d'air avec chambres de broyage revêtues de céramique ou entièrement en céramique permettent de maîtriser ce risque.
Éviter les problèmes de meulage courants
Le broyage par jet d'air n'est pas un procédé simple à paramétrer et à oublier. Plus la poudre LMFP est fine, plus sa surface spécifique et son énergie de surface sont élevées, ce qui favorise la réagglomération. Si la pression de la buse, la vitesse du classificateur, le débit d'alimentation et le flux d'air de transport ne sont pas correctement ajustés, la poudre peut réussir le test D50 tout en présentant des agglomérats secondaires visibles au MEB.
Ceci est particulièrement fréquent lors des essais pilotes. La courbe de classification doit être ajustée en fonction de l'état de frittage et de la granulométrie initiale de la matière première. L'objectif est de stabiliser simultanément D50, D90 et la surface spécifique, et non une seule valeur.
Contrôle de l'humidité et de l'oxygène
Le contrôle de l'humidité est un autre détail crucial. Comme la plupart des matériaux de cathode, le LMFP est sensible à l'humidité. Si de l'humidité pénètre dans la poudre lors du broyage, l'état de surface se modifie, ce qui affecte ensuite la viscosité et la dispersion lors du dépôt de carbone ou du mélange de la suspension.
C’est pourquoi de nombreuses lignes de broyage LMFP utilisent un système en circuit fermé d’azote. Ce système empêche l’humidité et l’oxygène de pénétrer, tout en réduisant les risques d’explosion de poussières. Lors de l’évaluation d’un équipement, il convient d’accorder une attention particulière à l’étanchéité, au contrôle de l’oxygène et à l’efficacité du filtre à poussières.
Sélection du matériel pour LMFP
Les broyeurs à jet à lit fluidisé sont largement utilisés pour le broyage de poudres minces. Le matériau est fluidisé à l'intérieur de la chambre de broyage, ce qui permet une collision plus homogène des particules et une granulométrie plus concentrée pour la poudre obtenue. Pour les cibles très fines, comme un D50 inférieur à 2 microns, une conception à jets opposés multibuses permet d'obtenir une énergie d'impact plus élevée.
Le choix du classificateur est également important. Différents modèles de classificateurs et courbes de vitesse conviennent à différentes tailles de cibles, et le fournisseur les adapte généralement aux exigences du client.
Comment Epic Powder prend en charge le broyage LMFP

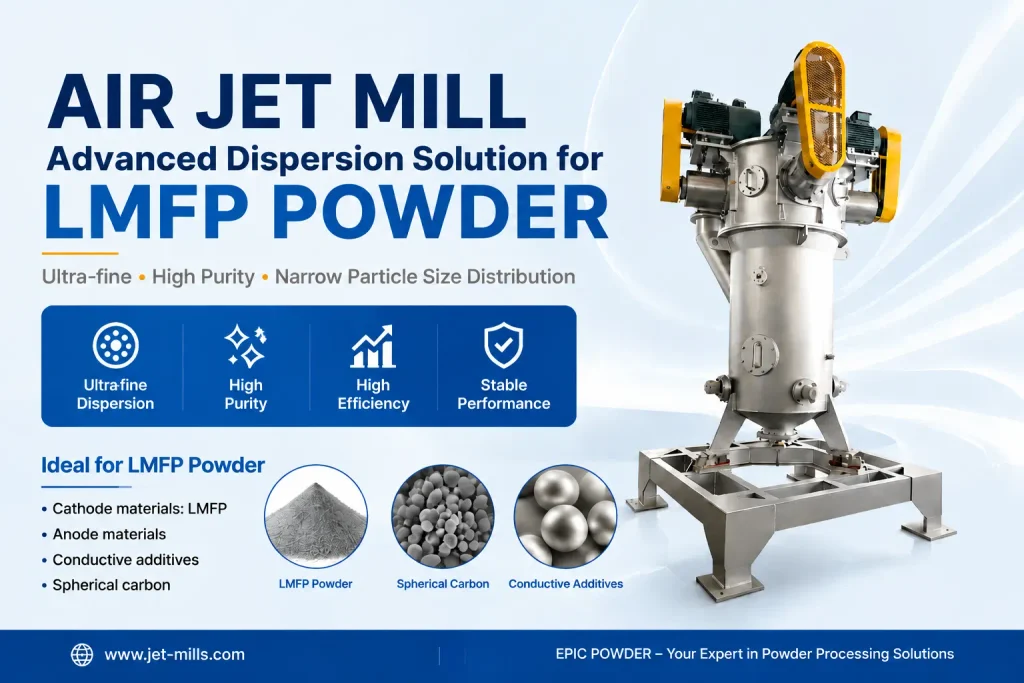

Prise Poudre épique's broyeur à jet à lit fluidisé de la série MQW À titre d'exemple, cet équipement a été utilisé dans de nombreux projets de matériaux pour batteries, notamment pour les matériaux LFP, LCO et les matériaux de cathode ternaires. Cette expérience est parfaitement transposable au LMFP.
La chambre de broyage peut être revêtue de céramique d'alumine ou de zircone, et le classificateur peut également être équipé de pièces en céramique afin de minimiser la contamination métallique. Pour les clients soumis à des exigences strictes en matière d'humidité et d'oxygène, un système en circuit fermé d'azote permet de maintenir des niveaux d'oxygène très bas et d'empêcher l'absorption d'humidité par la poudre.
Pour le procédé LMFP, encore en phase de validation chez de nombreux producteurs, nous recommandons généralement de commencer par un prototype en laboratoire. Procédez par lots, vérifiez le D50, le D90, la surface spécifique et les niveaux d'impuretés, puis augmentez l'échelle de production une fois le procédé stabilisé.
Fraisage par jet LMFP en pratique
Cas 1:
Un développeur de matériaux pour batteries nous a envoyé un lot de 5 kg de poudre LMFP frittée, broyée à l'aide d'un broyeur conventionnel. Le diamètre médian granulométrique (D50) était d'environ 8 microns, mais la distribution granulométrique était large et les images MEB révélaient des agglomérats denses. Le client souhaitait déterminer si le broyage par jet d'air pouvait permettre d'obtenir un D50 inférieur à 3 microns tout en maintenant les impuretés magnétiques sous la barre des 50 ppb.
Nous avons réalisé l'essai sur un broyeur à jet à lit fluidisé MQW à l'échelle du laboratoire, équipé d'une chambre de broyage à revêtement céramique et d'un système de purge à l'azote. Après trois cycles d'ajustement des paramètres, la poudre finale a atteint un D50 de 2,3 microns, un D10 de 0,9 micron et un D90 de 5,1 microns. Les agglomérats ont été largement désagrégés et les niveaux d'impuretés magnétiques sont restés nettement inférieurs à la valeur cible. Ces résultats ont fourni au client suffisamment de données pour justifier la mise en place d'une unité pilote.
Cas 2:
Un fabricant chinois de matériaux cathodiques prévoyait de construire une nouvelle ligne LMFP et recherchait une solution de broyage capable de traiter 500 kg par heure, avec une granulométrie stable et une faible exposition à l'oxygène. Le D50 cible était de 2 à 4 microns et le taux d'oxygène pendant le broyage devait rester inférieur à 100 ppm.
Suite aux analyses en laboratoire, nous avons recommandé un broyeur à jet à lit fluidisé MQW avec un système en boucle fermée d'azote, un classificateur en céramique et un système de surveillance automatique de l'oxygène. Après sa mise en service, la ligne a fonctionné au débit cible avec un D50 constamment compris entre 2,5 et 3,2 microns. Le système en boucle fermée a maintenu les niveaux d'oxygène en dessous de 50 ppm et les pièces d'usure en céramique ont réduit la contamination métallique par rapport à l'installation précédente du client.
Critères de choix d'un broyeur à jet pour imprimante LMFP
Lors de l'achat d'un broyeur à jet pour LMFP, ne vous focalisez pas uniquement sur le débit. Il est plus important de vérifier si la machine peut produire une poudre conforme aux spécifications de manière constante, si elle maîtrise la contamination métallique et les particules magnétiques, si son système de protection par gaz inerte est fiable, si elle est facile à nettoyer entre les lots et si le fournisseur possède une expérience suffisante dans le domaine des matériaux pour batteries.
Le LMFP se comporte différemment du LFP et du NCM, c'est pourquoi la copie des paramètres de processus d'autres matériaux ne fonctionne généralement pas.
Commencez par un essai.
Si votre projet LMFP rencontre des difficultés de broyage, comme une granulométrie trop importante, une distribution granulométrique trop large, une agglomération excessive ou une contamination métallique dépassant les limites autorisées, la meilleure première étape consiste à réaliser un essai sur un petit lot. Il est essentiel de cartographier le comportement de la matière première par rapport aux spécifications cibles et aux paramètres de l'équipement avant de passer à la production à grande échelle.
Epic Powder vous accompagne de A à Z, des essais de broyage en laboratoire à la conception complète de votre ligne de production. Nous vous recommandons la machine et le classificateur les mieux adaptés à vos spécifications. Envoyez-nous votre matériau : nous effectuons d'abord un test, puis nous discutons de la solution. Cette approche réduit les risques liés à l'achat et accélère la mise en service.
