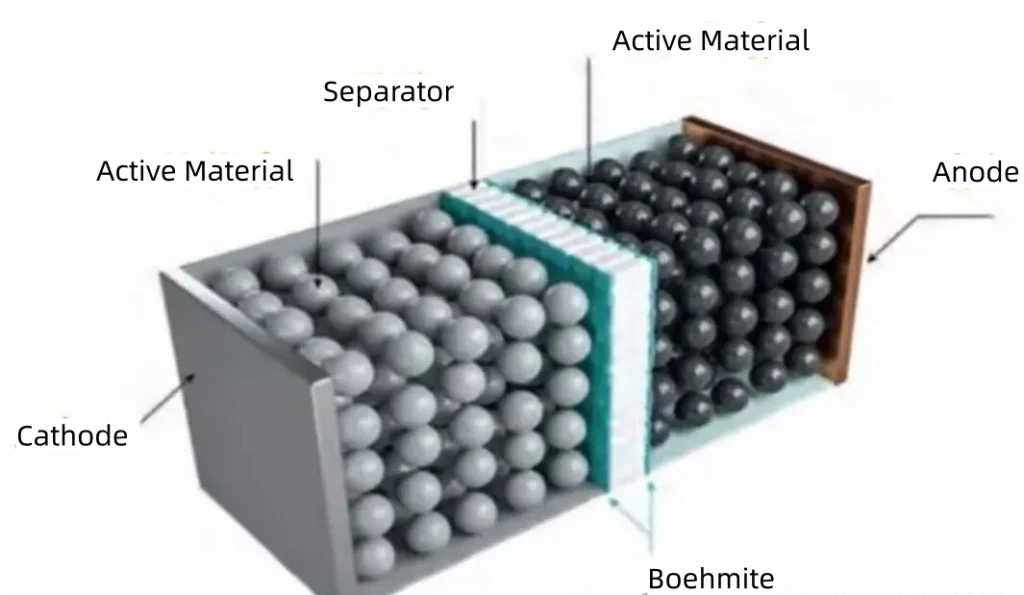

보에마이트 (AlO(OH))는 리튬 이온 배터리의 폴리올레핀 분리막에 사용되는 주요 세라믹 코팅 소재가 되었습니다. 표준 폴리에틸렌 분리막에 1~4 마이크론 두께의 보에마이트 층을 코팅하면 열 수축 시작 온도가 약 130°C에서 200°C 이상으로 상승합니다. 이 열 마진이 배터리의 열 폭주 여부를 결정짓는 요소입니다. 이 글에서는 다양한 배터리 응용 분야에 필요한 D50 사양과 그 적용 방법에 대해 다룹니다. 제트 밀링 오염 없이 이러한 결과를 얻는 방법, 보에마이트 가공을 위한 볼 밀링과의 비교, 그리고 실제 가공 결과는 어떤 모습인지 살펴봅니다.
코팅 성능은 뵈마이트 분말의 입자 크기와 순도에 거의 전적으로 좌우됩니다. D50 값이 너무 크면 코팅이 두껍고 고르지 않게 되며 내부 저항이 증가합니다. 또한, 분쇄 장비 마모로 인한 자성 이물질(Fe, Ni, Cr)이 규격을 초과하면 분리막 표면에 미세 단락이 발생할 수 있습니다. D50 값을 정확하게 맞추고 금속 오염을 방지하는 것이 바로 제트 밀의 작동 원리가 볼 밀링에 비해 결정적인 이점을 제공하는 부분입니다.
보에마이트가 분리 코팅제로서 일반 알루미나보다 우수한 성능을 보이는 이유는 무엇일까요?
보에마이트(AlO(OH))와 일반 알루미나(Al2O3)는 모두 분리막 코팅에 사용되는 알루미늄 기반 세라믹입니다. 두 물질의 차이점은 제조 및 성능에 중요한 영향을 미칩니다.
| 재산 | 보에마이트 AlO(OH) | 표준 알루미나 Al2O3 |
| 모스 경도 | 3-4 | 9 |
| 비중 | 약 3.0 g/cm3 | 약 3.9 g/cm3 |
| 열적 거동 | 섭씨 300도 이상에서의 흡열 탈수 - 열을 적극적으로 흡수함 | 안정적임 - 흡열 반응 없음 |
| 코팅 장비에 미치는 영향 | 경도가 낮을수록 롤러와 칼날의 마모가 줄어듭니다. | 높은 경도는 장비 마모를 심하게 유발합니다. |
| 달성 가능한 코팅 두께 | 1~2μm 두께의 균일한 코팅이 가능합니다. | 더 두껍고 균일하지 않은 코팅을 생성하는 경향이 있습니다. |
| 전해질 습윤성 | 좋음 — 친수성 표면은 이온 수송을 향상시킵니다. | 적절한 |
보에마이트의 흡열 탈수 거동은 가장 중요한 기능적 차이점입니다. 세포가 열 폭주 상태에 가까워지면 보에마이트 코팅은 분해되면서 열을 흡수하여 열 완충제 역할을 합니다. 이는 세포가 회복되느냐, 아니면 열 폭주로 이어지느냐를 결정짓는 중요한 요소가 될 수 있습니다. 이러한 메커니즘은 일반 알루미나에는 존재하지 않습니다. 일반 알루미나는 열을 적극적으로 흡수하는 대신 안정적인 상태를 유지합니다.
경도가 낮다는 점(모스 경도 3~4 대 9)은 제조 경제성에 중요한 영향을 미칩니다. 산화알루미늄(Al2O3)에서 뵈마이트로 전환한 코팅 라인은 일반적으로 코팅 롤러, 슬리팅 나이프 및 분산 장비의 수명이 눈에 띄게 길어지는데, 이는 입자가 더 부드러워 마모성이 낮기 때문입니다.
용도별 보에마이트 D50 사양
뵈마이트의 입자 크기 규격은 모든 배터리 적용 분야에서 동일하지 않습니다. D50 목표치는 필요한 코팅 두께, 분리막 기판 및 배터리 성능 등급에 따라 달라집니다.
| 애플리케이션 | D50 타겟 | D97 맥스 | 주요 성과 동인 |
| 고급 전기차 분리막 코팅 | 200-300 nm | <1,000 nm | 최대 에너지 밀도를 위한 초박형 고밀도 코팅; 최저 내부 저항 추가 |
| 주류 전기차와 에너지 저장 장치 분리 | 0.5-1.6 μm | <4 um | 안전성, 코팅 균일성 및 제조 일관성의 균형 |
| 전극 가장자리 코팅 | 1.0-6.0 μm | <15μm | 전극 가장자리의 구조적 보호 및 절연; PSD 요구 사항 완화 |
| 반고체/고체 상태 연구 개발 | 100-400 nm | <1,000 nm | 실험용 고밀도 코팅에 필요한 매우 미세한 입자 크기; 순도가 매우 중요함 |
업계의 추세는 더욱 미세한 D50 등급을 향하고 있습니다. 서브마이크론 보에마이트(D50 500nm 미만)는 더 얇은 코팅층을 가능하게 하여 분리막의 무게와 저항을 줄여주므로, 팩 전체의 에너지 밀도를 향상시킬 수 있습니다. 제트 밀링은 이러한 미세한 D50 등급을 연삭 매체 오염 없이 달성할 수 있기 때문에, 고순도 배터리 용도에서는 볼 밀링이 점점 더 비효율적이게 됩니다.
제트 밀링이 보에마이트 생산에 적합한 기술인 이유
볼 밀링 시 발생하는 오염 문제
보에마이트의 배터리 등급 규격은 자성 이물질(MFM, 즉 철, 니켈, 크롬 및 기타 강자성 입자의 총합)이 엄격한 제한치 이하이어야 한다고 규정하고 있습니다. 일반적인 분리막 등급의 경우 50ppm 미만, 고급 전기차용의 경우 10ppm 미만이어야 합니다. 이러한 제한은 분리막 표면의 자성 입자가 배터리 셀 내부의 전기장 하에서 이동하여 미세 단락을 일으킬 수 있기 때문에 존재합니다.
알루미나 또는 지르코니아 연삭 매체를 사용하는 볼 밀에서 뵈마이트를 처리할 때 두 가지 경로를 통해 오염이 발생합니다. 첫째, 매체의 직접적인 마모: 매체 입자가 부서지거나 깨지면서 Al2O3 또는 ZrO2 조각이 제품에 혼입됩니다. 둘째, 라이너 마모: 뵈마이트와 매체 혼합물이 생산 처리량에서 모든 표면에 대해 마모성을 가지기 때문에 세라믹 라이닝을 사용하더라도 밀 라이너에서 금속이 측정 가능한 속도로 방출됩니다. D50 1-2 마이크론 뵈마이트를 생산하는 볼 밀에서 측정된 금속 입자 크기(MFM)는 매체 품질 및 연삭 강도에 따라 일반적으로 30-150ppm으로, 일반적인 분리기의 사양에 근접하거나 그 이상이며, 최고급 사양을 훨씬 상회합니다.
제트 밀링이 이 경로를 제거하는 방법
유동층 제트 밀에서는 입자 간 충돌을 통해 크기 감소가 전적으로 이루어집니다. 압축 가스 제트가 뵈마이트 입자를 가속시켜 수렴하는 흐름을 만들고, 입자들은 고속으로 서로 충돌하면서 파쇄됩니다. 제품 접촉 경로에 있는 유일한 고체 표면은 챔버 벽과 분류 휠이며, 둘 다 세라믹으로 코팅할 수 있습니다. 분쇄 매체는 사용되지 않으며, 분쇄 과정 자체에서 발생하는 금속 오염은 거의 없습니다.
자성 이물질(MFM) 규격 준수를 위해 제트 밀링은 품질 관리의 과제를 분쇄 단계에서 상류 합성 단계와 하류 집진 시스템으로 옮겨놓는데, 이 두 단계 모두 제어가 더 용이합니다. 제트 밀 후단에 배치된 고경사 자력 분리기(HGMS)는 합성 단계에서 남은 잔류 자성 입자를 제거하는 최종 품질 관리 장치 역할을 하여 최종 제품의 MFM을 5~10ppm 이하로 안정적으로 유지합니다.
초미세 D50: 제트 밀링이 확실한 승리를 거두는 곳
D50 값이 500nm 미만인 경우, 뵈마이트(boehmite)의 볼 밀링은 비효율적입니다. 이 크기 범위의 입자를 효율적으로 처리하려면 미세한 입자(일반적으로 나노 밀링의 경우 0.1~0.3mm 비드)를 사용해야 하는데, 이는 파손되기 쉽고 고성능 배터리 사양을 초과하는 오염을 유발합니다. D50 값이 300nm에 도달하려면 분쇄 시간을 8~16시간으로 연장해야 하므로 오염 노출과 처리 비용이 증가합니다.
유동층 제트 밀은 6~8bar의 분쇄 압력에서 단일 공정으로 뵈마이트의 D50 값을 300~500nm까지 낮출 수 있으며, 처리 시간은 몇 시간이 아닌 몇 분 단위로 측정됩니다. 분류 휠 속도가 D50 절단점을 제어하며, 분류 휠 속도를 낮추면 더욱 미세한 제품을 얻을 수 있습니다. 이러한 속도, 정밀도 및 오염 없는 공정의 조합으로 제트 밀링은 고급 뵈마이트 생산을 위한 표준 기술이 되었습니다.
| 요인 | 제트 밀(유동층) | 볼밀(세라믹 미디어) |
| D50 달성 가능 범위 | 100nm – 45μm | 500nm ~ 20μm (뵈마이트에 적합한 범위) |
| 500nm 미만 기능 | 예, 제트 밀의 표준 사양입니다. | 배터리 등급의 경우 생산 규모에서는 비실용적입니다. |
| 자성 이물질 | 연삭 단계에서 거의 0에 가까워짐 | 일반적으로 30~150ppm이며, 매체에 따라 달라질 수 있습니다. |
| 처리 시간 (D50 300 nm) | 15~45분 | 8-16시간 |
| 보에마이트 크리스탈 워터 | 보존됨 (매체 마찰로 인한 열 발생 없음) | 장시간 습식 분쇄 시 부분 탈수 위험 |
| 질소 분위기 옵션 | 제트 밀의 표준 옵션 | 볼밀은 복잡하고 비용이 많이 듭니다. |
| 톤당 에너지 비용 | 더 높은 (압축 가스) | 동등한 D50 > 2μm에서 더 낮음 |
보에마이트 생산 라인 전체
제트 밀은 뵈마이트 가공 단계의 핵심이지만, 배터리 등급 뵈마이트의 전체 생산 라인은 여러 상류 및 하류 단계를 포함합니다.
보에마이트 생산 라인 장비 순서
• 합성: 반응기 — 알루미늄 알콕사이드 또는 알루미늄 염 전구체로부터 AlO(OH) 침전물을 생성합니다.
• 분리: 필터 프레스 — 뵈마이트 케이크에서 반응액의 대부분을 제거합니다.
• 건조: 분무 건조기 또는 오븐 건조 — 건식 제트 밀링을 위해 수분 함량을 0.5% 미만으로 감소시킵니다.
• 핵심 분쇄 방식: 유동층 제트 밀 (에픽 파우더) — 오염 없는 입자 간 분쇄를 통해 목표 D50을 달성합니다.
• 분류: 공기 분류기 — 최상급 등급용 보조 D97 제어 장치 (제트 밀 분류기로 충분한 일반 등급의 경우 선택 사항)
• 자기 분리: 고경사 자기 분리기(HGMS), 10,000~15,000 가우스 — 합성 과정에서 발생하는 잔류 자기 입자를 제거합니다.
수집: 펄스 백필터 - 제품 수집 및 청정 공기 배출
| 배터리 응용 분야에 사용할 보에마이트 또는 알루미나 분말 가공 방법은 무엇일까요? EPIC Powder Machinery의 유동층 제트 밀은 뵈마이트, 알루미나 및 기타 배터리 세라믹 분말에 적합하도록 구성되어 있습니다. 무료 시험 분쇄 서비스를 제공하며, 뵈마이트 원료, D50 및 자성 이물질 사양을 알려주시면 전체 입자 크기 분포(PSD) 데이터, 철 및 자성 불순물에 대한 ICP 분석 결과, 그리고 권장 공정 구성을 제공해 드립니다. 목표 D50(서브마이크론 또는 마이크론 범위), 연간 생산량, 그리고 질소 분위기 필요 여부를 알려주십시오. 무료 테스트 분쇄를 신청하세요: www.jet-mills.com/contact 당사의 배터리 소재용 제트 밀 제품군을 살펴보십시오: www.jet-mills.com |
자주 묻는 질문
리튬 배터리 분리막 코팅에 일반 알루미나보다 뵈마이트가 선호되는 이유는 무엇입니까?
두 소재는 경도, 밀도, 열적 특성이 다르며, 이러한 모든 요소는 코팅 공정과 배터리의 안전 성능에 영향을 미칩니다. 뵈마이트(모스 경도 3-4)는 일반 알루미나(모스 경도 9)보다 훨씬 부드러워 분리막 제조 라인의 코팅 롤러, 슬리팅 나이프, 분산 장비의 마모를 현저히 줄여줍니다. 뵈마이트의 낮은 밀도(알루미나의 3.9g/cm³ 대비 약 3.0g/cm³)는 동일한 보호 성능을 유지하면서 더 얇고 가벼운 코팅층을 형성할 수 있게 합니다. 가장 중요한 기능적 차이점은 열적 특성입니다. 뵈마이트는 300°C 이상에서 흡열 탈수 반응(AlO(OH)가 구조수를 수증기로 방출)을 일으켜 열 폭주 상황에서 열을 적극적으로 흡수합니다. 일반 알루미나는 열적으로 안정적이며 이러한 능동적인 열 흡수 메커니즘을 제공하지 않습니다. 열 관리가 주요 안전 문제인 배터리 셀의 경우, 뵈마이트의 흡열 반응은 상당한 추가적인 안전 여유를 제공합니다.
전기차 배터리 분리막 코팅 시 뵈마이트의 D50 값을 얼마로 지정해야 할까요?
D50 규격은 셀 등급과 코팅 두께 목표에 따라 달라집니다. 일반적인 폴리에틸렌 또는 폴리프로필렌 분리막을 사용하는 주류 전기차 및 에너지 저장 장치의 경우, D50 0.5~1.6 마이크론이 표준 상용 범위입니다. 이 크기에서는 표준 슬롯 다이 또는 그라비아 코팅 공정을 통해 2~4 마이크론의 균일한 코팅층을 얻을 수 있습니다. 코팅 무게와 내부 저항을 최소화하는 것이 우선시되는 프리미엄 전기차용 고에너지 밀도 셀의 경우, D50 200~400 nm의 서브마이크론 뵈마이트를 사용하면 더 얇은 코팅층(1~2 마이크론)을 형성하면서 밀도를 높일 수 있습니다. 전극 가장자리 코팅(분리막 표면 코팅과는 다른 용도)의 경우, D50 1~6 마이크론이 일반적이며, 입자 크기 분포(PSD) 요구 사항은 덜 엄격합니다. 모든 경우에 D97과 조대 입자(10~15 마이크론 이상의 입자)가 없는 것이 D50만큼 중요합니다. 크기가 큰 입자는 코팅 결함을 유발하여 분리막의 내천공성을 저하시킵니다.
볼밀로 배터리 등급의 뵈마이트를 생산할 수 있나요? 그리고 언제 제트밀로 전환하는 것을 고려해야 할까요?
볼밀은 소규모 생산에 적합한 처리량으로 D50 1~5미크론 범위의 뵈마이트를 생산할 수 있지만, 배터리급 응용 분야에서는 두 가지 중요한 한계가 나타납니다. 첫째, 자성 이물질(MFM) 문제입니다. 고품질 세라믹 매체조차도 마모로 인해 측정 가능한 오염 물질을 유입시킵니다. 전극 에지 코팅 응용 분야(철 함량 200ppm 미만)에서는 이러한 오염이 허용될 수 있습니다. 그러나 일반적인 분리막 코팅(철 함량 50ppm 미만) 및 고급 응용 분야(철 함량 10ppm 미만)에서는 볼밀로 처리한 뵈마이트의 오염도가 지속적으로 규격을 초과합니다. 둘째, 서브미크론 공정 능력의 한계입니다. D50이 500nm 미만인 경우, 배터리급 뵈마이트 생산에는 볼밀 공정이 비실용적입니다. 8~16시간의 처리 시간으로는 요구되는 서브미크론 매체에서 발생하는 높은 지르코늄(Zr) 오염과 함께 D50 값이 기준치에 근접하는 수준에 그칩니다. MFM 규격이 50ppm 미만으로 강화되거나, D50이 1미크론 미만으로 요구되거나, 배치 공정 시간이 생산 능력을 제한하는 경우 제트밀로 전환해야 합니다.
