Il mercato del riciclo della massa nera valeva 15,5 miliardi di dollari nel 2025 e si prevede che raggiungerà i 65 miliardi di dollari entro il 2035, con un tasso di crescita annuo composto del 15,21% (TP3T). Questa crescita è trainata dal rapido aumento delle batterie agli ioni di litio a fine vita provenienti da veicoli elettrici, dispositivi elettronici di consumo e sistemi di accumulo di energia. Le aziende di riciclo sono sotto pressione per riconvertire queste batterie esauste in precursori di qualità per batterie, e la raffinazione della massa nera è al centro di questo sforzo.

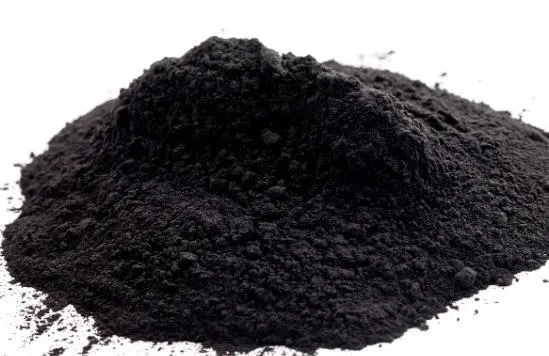

La massa nera è la miscela scura e ricca di polvere prodotta dopo che le batterie sono state scaricate, smontate e tritate. Contiene i materiali attivi del catodo, il materiale anodico in grafite, rame, alluminio ed elettrolita residuo. Il modo in cui i riciclatori raffinano questo materiale determina la purezza, il tasso di recupero e la redditività del processo di rigenerazione dei precursori a valle. Il riciclaggio idrometallurgico rappresentava già 51,31 TP3T del totale. riciclaggio delle batterie agli ioni di litio mercato nel 2025, a testimonianza della sua solida posizione nel recupero di metalli ad alta purezza.
Cos'è la Messa Nera e perché è importante?
La massa nera è il prodotto intermedio generato durante il processo meccanico di smaltimento delle batterie agli ioni di litio esauste. È composta principalmente da materiali attivi del catodo, come ossido di litio cobalto, ossido di litio nichel manganese cobalto o fosfato di litio ferro, insieme a grafite proveniente dall'anodo, frammenti di collettori di corrente in rame e alluminio e residui organici di elettroliti e leganti. La sua composizione esatta dipende dalla chimica della batteria, dal produttore e dal metodo di pretrattamento.
Messa nera NMC tipicamente contiene 5–20% di cobalto, 5–15% di nichel, 2–6% di litio, 2–10% di manganese e 15–25% di grafite. massa nera LFP Non contiene cobalto né nichel, quindi il suo valore recuperabile è incentrato sul litio 3–5% e sulla grafite.massa nera industriale La composizione chimica delle celle prodotte, misurata a partire da celle con chimica mista, è risultata essere di circa 40 wt% di grafite, 40 wt% di metallo e 20 wt% di composti di fosforo e fluoro.
Il materiale è importante perché contiene la più alta concentrazione di metalli preziosi nella catena di riciclo. Recuperare questi metalli con una purezza pari a quella richiesta per le batterie è l'unico modo per chiudere il ciclo e reintrodurli nella produzione di nuovi precursori per i catodi. Una raffinazione inadeguata comporta perdite di metalli, prodotti contaminati e un maggiore consumo di sostanze chimiche a valle.
Rigenerazione del precursore idrometallurgica vs. pirometallurgica
Due principali processi industriali consentono di convertire la massa nera in prodotti metallici utilizzabili: idrometallurgia E pirometallurgia. Il riciclo idrometallurgico dissolve il contenuto metallico in soluzioni acide acquose, quindi separa i singoli metalli attraverso l'estrazione con solvente, la precipitazione e la cristallizzazione. Questo percorso in genere consente di ottenere 92–97% litio recupera e produce sali ad elevata purezza adatti alla sintesi dei precursori. Nel 2025, l'idrometallurgia deteneva una quota di mercato del 51,31% nel segmento del riciclo delle batterie per veicoli elettrici.
Il riciclo pirometallurgico utilizza la fusione ad alta temperatura per ridurre i metalli in una lega di cobalto-nichel-rame. La lega viene successivamente raffinata, spesso attraverso processi idrometallurgici, per recuperare i singoli metalli. Questo approccio gestisce bene materie prime miste e contaminate, ma comporta una perdita significativa di litio sotto forma di scorie di silicati. Il recupero di litio nei processi pirometallurgici varia in genere da 50 a 70 tonnellate per tonnellata, e il consumo energetico è circa tre o quattro volte superiore per tonnellata rispetto al processo idrometallurgico.
Un terzo approccio, la rigenerazione diretta del catodo, sta guadagnando terreno. Esso mira a riparare la struttura cristallina dei materiali attivi del catodo esausto anziché dissolverli. Il mercato del riciclo diretto del catodo valeva 548,9 milioni di dollari nel 2025 e si prevede che raggiungerà i 6,74 miliardi di dollari entro il 2035, con un tasso di crescita annuo composto (CAGR) del 28,51%. Questo metodo evita la completa degradazione chimica e potrebbe ridurre i costi di rigenerazione, ma richiede una materia prima di massa nera più pulita e uniforme rispetto ai metodi convenzionali.
Il processo di raffinazione della massa nera passo dopo passo
Il processo di raffinazione inizia con lo scarico e lo smontaggio in sicurezza. I pacchi batteria esausti arrivano con diversi stati di carica e uno smontaggio incontrollato crea rischi di incendio e di reazione termica incontrollata. I sistemi di scarico automatizzati riducono questi pericoli prima dell'inizio della lavorazione meccanica.
Pretrattamento termico Rimuove elettroliti volatili, separatori e leganti organici. Il controllo della temperatura è fondamentale. Gli studi dimostrano che i leganti in fluoruro di polivinilidene si decompongono in due fasi: la decomposizione parziale inizia intorno ai 500 °C e la rimozione completa richiede circa 650 °C. La rimozione di questi leganti migliora la separazione dei materiali attivi dai collettori di corrente e riduce la contaminazione da fluoro nei circuiti di lisciviazione a valle.
Triturazione meccanica Il processo riduce i moduli o le celle in frammenti di circa 10-20 mm, una granulometria che favorisce un'efficiente separazione a valle. Il materiale passa quindi attraverso la separazione magnetica, la separazione a correnti parassite e la selezione in base alla densità per rimuovere acciaio, rame, alluminio e plastica. Ciò che rimane è una massa nera, che necessita ancora di una riduzione dimensionale per esporre le particelle di materiale attivo e prepararle per la lisciviazione o la rigenerazione diretta.
Macinazione fine Riduce la massa nera a centinaia di micron o meno. Questa fase massimizza la liberazione del metallo e produce la polvere omogenea e scorrevole che i raffinatori preferiscono per il campionamento e la lisciviazione. La distribuzione granulometrica finale dipende dal processo a valle e dalla composizione chimica del materiale di partenza.
Perché il controllo della granulometria è fondamentale nella raffinazione della massa nera
La granulometria influisce direttamente sul recupero dei metalli e sull'economicità del processo. Le particelle più piccole espongono una maggiore superficie, il che accelera la cinetica di lisciviazione e può ridurre il consumo di acido. Uno studio sulla biolisciviazione ha rilevato che la riduzione della granulometria ha migliorato l'estrazione di litio, cobalto, nichel e manganese, con le rese più elevate ottenute nelle frazioni più fini.
Tuttavia, una macinazione eccessiva crea problemi. I fogli di rame e alluminio duttili si sfaldano e si frammentano nella stessa classe di dimensioni del rivestimento catodico, inglobando particelle metalliche fini che i setacci e i separatori di densità non riescono a rimuovere. Queste particelle fini aumentano i livelli di impurità, incrementano il consumo di reagenti e riducono la qualità dei prodotti precursori finali. L'obiettivo non è semplicemente ottenere la particella più piccola possibile, ma una distribuzione granulometrica ristretta e controllata, adatta alle fasi di separazione e lisciviazione.
Mulini a getto I classificatori ad aria contribuiscono a raggiungere tale controllo. I mulini a getto utilizzano flussi di gas ad alta velocità per accelerare le particelle l'una contro l'altra, producendo polveri fini senza l'elevata usura meccanica e la contaminazione associate ai mulini a sfere o a martelli. I classificatori ad aria separano le particelle in base a dimensioni e densità, restituendo il materiale di dimensioni maggiori per un'ulteriore macinazione e raccogliendo la frazione desiderata. Alcuni sistemi integrati riportano livelli di impurità di massa nera inferiori a 1,5% dopo un singolo passaggio.
Principali sfide nella raffinazione di massa nera
Impurità Sono il principale ostacolo alla produzione di precursori di qualità per batterie. Rame e alluminio entrano nella massa nera dai collettori di corrente e dalle operazioni di frantumazione. Questi metalli consumano i reagenti di lisciviazione, contaminano i prodotti a base di solfati metallici e possono causare problemi di sicurezza durante i processi termici. Una separazione efficace tramite magnetismo, correnti parassite e densità prima della macinazione fine è la prima linea di difesa.
legante PVDF I residui rappresentano un altro problema persistente. La lisciviazione acida rimuove efficacemente i metalli, ma lascia il fluoro nella frazione di grafite. Uno studio ha riportato contenuti di fluoro residuo pari a 1,97-2,25 wt% dopo la lisciviazione acida, dimostrando che il solo trattamento chimico non è sufficiente per la completa rimozione del legante. Il trattamento termico a temperature controllate o la rimozione del legante mediante solventi possono ridurre questa contaminazione prima che il materiale raggiunga i processi a valle.
La sicurezza è fondamentale in ogni fase. Le batterie esaurite mantengono una carica residua. Gli elettroliti sono infiammabili e tossici. La polvere derivante dalla massa nera è esplosiva se non gestita correttamente. Le operazioni devono combinare scarico automatizzato, gestione in atmosfera inerte, aspirazione delle polveri e trattamento dei gas per proteggere i lavoratori e le attrezzature.
Selezione delle attrezzature: macinazione e classificazione della massa nera
Le aziende di riciclaggio necessitano di attrezzature in grado di trattare masse nere senza contaminare i materiali o frantumare eccessivamente i metalli duttili. I mulini a getto sono particolarmente adatti a questo scopo, poiché la frantumazione avviene tramite impatto particella su particella anziché per contatto metallo su metallo. Ciò riduce la contaminazione da ferro e mantiene il prodotto pulito. L'assenza di corpi macinanti rotanti riduce inoltre l'usura e i costi di manutenzione durante la lavorazione di materiali abrasivi provenienti da batterie.
I classificatori ad aria aggiungono la fase di separazione granulometrica. Permettono agli operatori di impostare un punto di taglio preciso, separando la massa nera fine dai frammenti più grossolani di rame e alluminio. Spesso è necessario operare in atmosfera inerte perché la massa nera è reattiva e può incendiarsi. Le atmosfere di azoto o anidride carbonica sopprimono la combustione preservando al contempo la qualità del prodotto.
Polvere epica disegni fresatura a getto e sistemi di classificazione ad aria per applicazioni di materiali per batterie. I nostri mulini a getto producono distribuzioni granulometriche ristrette e operano in atmosfera inerte, risultando adatti alla riduzione delle dimensioni della massa nera prima della lisciviazione idrometallurgica o della rigenerazione diretta. Le unità integrate di macinazione e classificazione riducono il numero di fasi di trasferimento, limitano la contaminazione e migliorano la costanza della produttività. Per le aziende di riciclaggio che realizzano linee di rigenerazione dei precursori, l'abbinamento delle apparecchiature di macinazione e classificazione alla qualità della massa nera è importante quanto la scelta della chimica di lisciviazione.
Tendenze future nella raffinazione della massa nera e nella rigenerazione dei precursori
La regolamentazione si sta inasprendo. Il Regolamento UE sulle batterie richiede tassi di recupero di 90% per cobalto, rame, piombo e nichel entro la fine del 2027, che saliranno a 95% entro la fine del 2031. Gli obiettivi di recupero del litio sono di 50% entro la fine del 2027 e di 80% entro la fine del 2031. Seguiranno norme sul contenuto minimo di materiale riciclato, che richiederanno 6% di litio riciclato e 6% di nichel riciclato nelle nuove batterie per veicoli elettrici entro il 2031, e 12% di litio e 15% di nichel entro il 2036. Queste norme spingono le aziende di riciclaggio verso tassi di recupero e purezza più elevati.
La rigenerazione diretta è probabilmente destinata a crescere più rapidamente. Il suo mercato si sta espandendo a un CAGR del 28,5%, ben al di sopra dell'idrometallurgia e della pirometallurgia. Questa crescita dipende dalla produzione di massa nera più pulita con un minore contenuto di rame, alluminio e legante, il che rafforza l'importanza della raffinazione a monte e del controllo della granulometria.
Anche l'automazione e l'integrazione dei processi stanno progredendo. Le aziende di riciclaggio stanno collegando triturazione, trattamento termico, macinazione, classificazione e lisciviazione in linee continue con monitoraggio in tempo reale. L'obiettivo è ottenere una qualità costante della massa nera, costi unitari inferiori e la capacità di gestire materie prime miste su scala industriale.
Conclusione
La raffinazione della massa nera rappresenta il ponte tra le batterie esaurite e la rigenerazione dei precursori di grado batteria. La composizione e la granulometria della massa nera raffinata determinano i tassi di recupero, il consumo di reagenti e la purezza del prodotto nei processi idrometallurgici, pirometallurgici e di rigenerazione diretta. L'idrometallurgia è attualmente leader in quanto garantisce un elevato recupero di litio e prodotti ad alta purezza, ma la pirometallurgia rimane rilevante per le materie prime complesse e la rigenerazione diretta è in rapida crescita. Con l'innalzamento delle normative sugli obiettivi di recupero e sui requisiti di contenuto riciclato, le aziende di riciclaggio avranno bisogno di un controllo più rigoroso sulla granulometria, di una minore contaminazione e di processi più sicuri. Fresatura a getto e la classificazione dell'aria sono strumenti fondamentali per soddisfare tali requisiti.
Polvere epica
Epic Powder progetta sistemi di macinazione e classificazione per minerali, prodotti chimici, alimenti e prodotti farmaceutici. Con oltre 20 anni di esperienza nella lavorazione delle polveri, siamo in grado di individuare il mulino più adatto alle vostre esigenze in termini di granulometria e capacità produttiva.
Avete bisogno di una soluzione per la riduzione delle dimensioni o la classificazione di masse nere? Epic Powder fornisce mulini a getto e sistemi di classificazione dell'aria progettati per applicazioni di riciclaggio delle batterie. Contattaci e vi consiglieremo una soluzione collaudata.
Domande frequenti
Che cos'è la massa nera nel riciclo delle batterie?
La massa nera è la miscela di polvere scura prodotta dalla triturazione e dal trattamento meccanico delle batterie agli ioni di litio esauste. Contiene materiali attivi del catodo, grafite, rame, alluminio e composti organici residui.
Quali sono i principali metodi per la rigenerazione dei precursori?
I tre metodi principali sono l'idrometallurgia, la pirometallurgia e la rigenerazione diretta del catodo. L'idrometallurgia dissolve e separa i metalli chimicamente. La pirometallurgia fonde i metalli trasformandoli in una lega. La rigenerazione diretta ripara la struttura cristallina dei materiali catodici esausti.
In che modo la dimensione delle particelle influisce sulla raffinazione della massa nera?
Le particelle più fini migliorano la liberazione dei metalli e la cinetica di lisciviazione, ma una macinazione eccessiva incorpora particelle fini di rame e alluminio nella massa nera. Una distribuzione granulometrica controllata è essenziale per un elevato recupero e una bassa contaminazione.
Perché la fresatura a getto viene utilizzata nella lavorazione della massa nera?
I mulini a getto riducono le dimensioni delle particelle tramite impatto particella su particella, minimizzando così la contaminazione da metalli e l'usura. Funzionano inoltre efficacemente in atmosfera inerte, un'importante caratteristica di sicurezza per la lavorazione di masse nere reattive.
Quali livelli di purezza sono richiesti per i precursori rigenerati delle batterie?
I precursori per batterie richiedono in genere che le impurità metalliche, come rame, ferro e alluminio, siano presenti a livelli di parti per milione. Le specifiche esatte dipendono dalla composizione chimica del catodo e dagli accordi di qualità con il cliente finale.
Grazie per aver letto. Spero che il mio articolo ti sia utile. Lascia un commento qui sotto. Puoi anche contattare EPIC Rappresentante del cliente online di Powder Zelda per ulteriori informazioni."
— Jason Wang, Ingegnere
