Horizontale Wirbelschicht-Strahlmühle, Hochpräzisions-Mikronisator
Was ist eine horizontale Wirbelschicht-Strahlmühle?
A Horizontale Wirbelschichtstrahlmühle ist ein hochentwickeltes System zur Feinstpulververmahlung, das für hochreine, wärmeempfindliche und harte Materialien konzipiert ist. Durch die Nutzung von Druckluft oder Inertgas, das durch Hochgeschwindigkeitsdüsen expandiert, erzeugt das System ein turbulentes Wirbelbett, in dem die Partikel ausschließlich miteinander kollidieren.
Im Gegensatz zu herkömmlichen Prallmühlen eliminiert dieser Partikel-auf-Partikel-Mahlmechanismus mechanischen Verschleiß und verhindert anlagenbedingte Verunreinigungen. Die horizontale Kammeranordnung verbessert die Fluidisierungsstabilität und ermöglicht eine außergewöhnliche Partikelgrößenkontrolle bis in den Submikron- und Mikrometerbereich.
Funktionsprinzip einer Strahlmühle
Die MQW-Strahlmühle ist eine Fließbett-Gegenstrahlmühle mit eingebauten horizontalen Klassierrädern (Einzelrad oder mehrere Räder). Nachdem die Druckluft gefiltert und getrocknet ist, wird sie mit hoher Geschwindigkeit durch die Laval-Düse in die Mahlkammer gesprüht. Am Schnittpunkt mehrerer Hochdruckluftströme werden die Materialien wiederholt kollidiert, gerieben und geschert, um zerkleinert zu werden. Das Mahlgut steigt durch die Saugkraft des Ventilators nach oben. Der Luftstrom bewegt sich zum Klassierbereich. Unter der starken Zentrifugalkraft, die von der sich schnell drehenden Klassierturbine erzeugt wird, werden die groben und feinen Materialien getrennt. Die feinen Partikel, die die Anforderungen an die Partikelgröße erfüllen, gelangen durch die Klassierung in den Zyklonabscheider und den Staubsammler Schleifscheibe, und die groben Partikel sinken in den Schleifbereich, um dort weiter zu mahlen.
Produktmodelle und zugehörige Fräsmaschinen
Wir entwickeln und fertigen ein umfassendes Sortiment an Strahlmühlensystemen, die speziell für die hochpräzise Partikelgrößenreduktion entwickelt wurden. Ob Sie Kleinserien für Forschung und Entwicklung oder die kontinuierliche Großproduktion benötigen – unsere Anlagen gewährleisten enge Partikelgrößenverteilungen für alle industriellen Anwendungen.

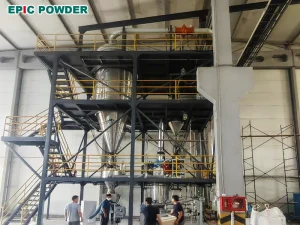

Horizontale Wirbelschichtstrahlmühle

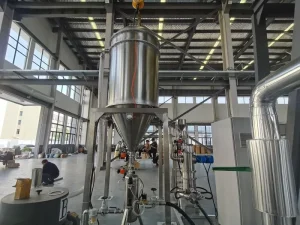

Horizontale Wirbelschichtstrahlmühle mit einem Rotor
Schlüsselkomponenten und Systemdesign
Unser horizontales Wirbelschicht-Strahlmühlensystem ist auf maximale Betriebseffizienz, strukturelle Langlebigkeit und nahtlose Integration in automatisierte Produktionslinien ausgelegt.
Horizontale Fräskammer: Die optimierte Geometrie gewährleistet eine gleichmäßige Partikelsuspension und maximiert die Kollisionshäufigkeit innerhalb der Fluidisierungszone.
Überschall-Strahldüsen: Die gegenüberliegende Düsenanordnung wandelt die Fluidenergie in Überschallgeschwindigkeiten um, um die Partikelreduzierung voranzutreiben.
Integrierter dynamischer Luftklassierer: Ein hochpräzises Klassierrad trennt Zielpartikel präzise von zu großen Partikeln in Echtzeit.
Automatische Zuführeinheit: Ein abgedichteter Venturi- oder Schneckenförderer gewährleistet eine stabile, kontinuierliche Förderrate und verhindert gleichzeitig Rückströmungen.
Produktrückgewinnung & Staubabsaugung: Ein hocheffizienter Zyklonabscheider in Kombination mit einem Impulsstrahl-Schlauchfilter garantiert über 99,91 TP3T Produktsammeleffizienz.
Anwendung der Strahlmühle
Ähnliche Fälle
Ultrafeine Strahlmahlungslösung für Aprikosenschalenkohlenstoff (D50: 4–6 µm)
