Химические порошки относятся к числу наиболее сложных материалов для обработки в промышленных масштабах. В отличие от минеральных или пищевых порошков, химическое сырье обладает огромным диапазоном реакционной способности. Оно варьируется от инертных неорганических наполнителей до чувствительных к окислению металлических соединений, горючих органических пигментов и каталитически активных поверхностей, которые разрушаются при контакте с теплом или влагой. Универсального оборудования для измельчения просто не существует. Поэтому давайте рассмотрим, как это работает. струйное фрезерование контролирует размер частиц, регулирует реакционную способность и обеспечивает безопасную обработку химических порошков.
В ЭПИК Порошок В нашей компании мы разрабатываем системы струйного измельчения, специально сконфигурированные для решения сложных задач обработки химических порошков. В этой статье объясняется, что делает химические порошки особенно сложными для измельчения, как правильное оборудование управляет реакционной способностью и риском взрыва. Также показано, как контролируемое проектирование частиц обеспечивает точное распределение размеров, необходимое для последующих процессов — нанесения покрытий, компаундирования полимеров и каталитических реакций. Мы также подробно рассматриваем три высокоэффективные области применения: пигменты и красители, антипирены и каталитические порошки.
Почему для обработки химических порошков требуется специализированное оборудование?
Большинство оборудования для обработки порошков проектируется на основе предположений, которые просто не применимы к химическим процессам. Молотковые мельницы выделяют тепло. Шаровые мельницы создают риск металлического загрязнения. Мокрое шаровое измельчение приводит к попаданию влаги — катастрофическому явлению для чувствительных к влаге соединений и источнику ионного загрязнения, которое ухудшает чистоту катализаторов и материалов электронного класса.
Химические порошки представляют собой четыре отдельные проблемы, которые стандартное оборудование не может надежно решить:
- Широкий диапазон реакционной способности: На одном и том же производственном предприятии в одну смену может обрабатываться инертный карбонат кальция, а в следующую — чувствительный к окислению анодный материал. Оборудование должно быть конфигурируемым, а не стационарным.
- Опасность воспламенения пыли: Многие органические пигменты, углеродсодержащие материалы и тонкие химические промежуточные продукты имеют низкую минимальную энергию воспламенения (МИВ) и высокий индекс дефлаграции (Кст). Без взрывозащищенной конструкции и систем инертных газов измельчение создает серьезную угрозу безопасности.
- Чувствительность к загрязнениям: Загрязнение следовыми количествами металлов из шлифовальных тел может деактивировать каталитические центры, изменить оттенок пигмента или вызвать деградацию полимеров. Для химической обработки требуются контактные поверхности из керамики, оксида алюминия или карбида кремния, а не из углеродистой стали.
- Морфология частиц определяет их производительность: В случае химических веществ размер частиц — это не просто параметр качества, а функциональный фактор. Огнестойкий материал, измельченный до размера частиц D50 8 мкм, ведет себя иначе, чем тот же материал, измельченный до размера частиц D50 3 мкм. Площадь поверхности, реакционная способность, диспергируемость и соответствие нормативным требованиям — все это зависит от точного определения распределения частиц по размерам.
Технология струйного измельчения решает все четыре эти проблемы благодаря своей конструкции: отсутствие механического тепловыделения, отсутствие контакта измельчающих тел с продуктом и полная совместимость с инертными газовыми средами и системами замкнутого цикла.
Безопасность прежде всего: управление реакционными свойствами и риском взрыва при измельчении порошков.
Для многих химических порошков этап измельчения является наиболее рискованным этапом производственного процесса. Измельчение уменьшает размер частиц и значительно увеличивает площадь поверхности, что ускоряет окисление, снижает пороги воспламенения и увеличивает вероятность возгорания пылевого облака. Инженеры-технологи и специалисты по охране труда и окружающей среды должны выбирать оборудование, которое активно управляет этими рисками, а не просто оборудование, которое их допускает.
Понимание опасности: горючая пыль и реактивные порошки.
При измельчении химических порошков существуют две различные категории опасности. Первая — это горючая пыль: органические пигменты, сажа, полимерные порошки и многие тонкие химические промежуточные продукты образуют взрывоопасные пылевые облака, если концентрация частиц превышает минимальную взрывоопасную концентрацию (МВК) и присутствует источник воспламенения. Стандарты, такие как NFPA 68, NFPA 654 и IEC 61241, регулируют требования к конструкции оборудования, работающего с этими материалами.
Вторая категория — это реактивные и чувствительные к окислению порошки: металлические порошки (алюминий, магний, титан), материалы для литиевых батарей и соединения редкоземельных элементов экзотермически реагируют с атмосферным кислородом. Даже без источника воспламенения поверхностное окисление во время измельчения может ухудшить чистоту продукта, снизить выход готовой продукции, а в некоторых случаях привести к неконтролируемому повышению температуры.
Как технология струйной фрезеровки управляет этими рисками
Струйные мельницы позволяют снизить риски, связанные с химической обработкой, за счет сочетания основных принципов работы и инженерных решений:
- Отсутствие механического тепловыделения: Измельчение происходит под действием сжатого воздуха или газа. Отсутствуют вращающиеся лезвия, молотки или измельчающие поверхности, генерирующие тепло от трения, что исключает основной источник возгорания.
- Продувка инертными газами (N₂, Ar, CO₂): Измельчительный контур может продуваться и поддерживаться в инертной атмосфере на протяжении всего процесса. Это позволяет предотвратить окисление реактивных порошков и удаление кислорода ниже предельной концентрации кислорода (LOC) для горючих материалов. Порошковые струйные мельницы EPIC спроектированы для работы в полностью инертном газовом контуре.
- Взрывозащищенная конструкция: Конфигурации, соответствующие стандартам ATEX/IECEx, с корпусами, устойчивыми к ударным нагрузкам, статическим заземлением и искробезопасными внутренними поверхностями, предназначены для работы в условиях горючей пыли.
- Сброс с замкнутым контуром и встроенной фильтрацией: Для токсичной, канцерогенной или высокореактивной пыли полностью герметичные системы со встроенными рукавными фильтрами или циклонами обеспечивают нулевое воздействие на оператора и удерживают продукт от входа в мельницу до конечного контейнера для сбора.
- Системы сброса и подавления давления: В соответствии с требованиями оценки рисков на объекте, в систему могут быть интегрированы панели для сброса воздуха при взрыве и системы химического подавления.
Основные параметры безопасности, которые необходимо указать при заказе струйной мельницы для химических порошков.
• Класс Kst/St материала: определяет требуемую категорию взрывозащиты.
• Минимальная энергия воспламенения (МЭВ): определяет требования к антистатическому заряду и заземлению.
• Ограничение концентрации кислорода (LOC): устанавливает целевой уровень O₂ для систем с инертным газом.
• Чувствительность к рабочей температуре: определяет требования к охлаждению и регулирование температуры газа.
• Токсичность / предельно допустимая концентрация (ПДК): определяет выбор между замкнутым и разомкнутым контуром управления.
• Целевые значения D50 / D97: определяют тип мельницы и конфигурацию классификатора.
Контролируемое проектирование частиц: достижение точного размера и распределения.
В химической промышленности термин ‘контролируемое проектирование частиц’ означает нечто конкретное: способность получать заданное распределение частиц по размерам — D50, D90, D97 и диапазон — повторяемо, партия за партией, без ручного вмешательства или дрейфа процесса. Это не просто требование контроля качества. Это функциональное требование.
Рассмотрим, что определяет размер частиц в химических процессах: скорость реакции катализатора зависит от доступной площади поверхности, которая обратно пропорциональна диаметру частиц. Укрывистость пигмента зависит от значения D50. Эффективность антипирена зависит от его площади поверхности и скорости термического разложения. Небольшое изменение распределения частиц по размерам не является косметическим дефектом — это изменение характеристик продукта.
Параметры, контролирующие размер частиц при струйном измельчении
Струйные мельницы предлагают набор независимо регулируемых параметров процесса, которые в совокупности определяют распределение частиц по размерам на выходе:
- Скорость вращения колеса классификатора: Основной рычаг управления для D50. Увеличение скорости классификатора повышает центробежную силу, действующую на частицы, возвращая более крупный материал для дальнейшего измельчения и ужесточая точку среза. Хорошо настроенный классификатор может поддерживать значение D50 в пределах ±0,3 мкм от партии к партии.
- Давление шлифовки и конфигурация сопла: Более высокое давление сжатого газа увеличивает скорость частиц и энергию удара, снижая значения D50 и D97. Геометрия и количество сопел определяют интенсивность и направленность зоны измельчения.
- Скорость подачи: При постоянной скорости работы классификатора и давлении измельчения увеличение скорости подачи приводит к незначительному увеличению размера частиц. Оптимизация скорости подачи позволяет сбалансировать производительность и тонкость помола.
- Мешающие вещества (для струйных мельниц с псевдоожиженным слоем): В струйных мельницах с псевдоожиженным слоем используются мелющие элементы для усиления ударного воздействия частиц друг на друга, что позволяет получать более мелкие частицы с показателем D97 и повышать производительность при обработке более твердых материалов.
Для большинства химических применений предпочтительной конфигурацией является струйная мельница с псевдоожиженным слоем и встроенным динамическим классификатором — она обеспечивает превосходный контроль тонкости помола, более высокую производительность и меньшее удельное энергопотребление, чем простая мельница. спирально-струйная мельница. Команда инженеров EPIC Powder проводит лабораторные испытания для оптимизации этих параметров, прежде чем принимать решение о полномасштабном производстве.
Достижимые диапазоны размеров частиц
В зависимости от твердости и конфигурации материала, струйная фрезеровка обычно обеспечивает следующие результаты:
| Тип мельницы | Типичный диапазон D50 | Типичный D97 | Лучше всего подходит для |
| Спиральная струйная мельница | 1–20 мкм | < 30 мкм | Небольшие партии, НИОКР, термочувствительные материалы |
| струйная мельница с псевдоожиженным слоем | 2 – 50 мкм | Достижимый размер < 10 мкм | Масштабы производства, твердые материалы, узкая структура частиц. |
| псевдоожиженный слой + классификатор | 1–30 мкм | Достижимый размер < 5 мкм | Требования к высокой чистоте и узкому распределению |
Пример применения 1: Пигменты и красители
Размер частиц, пожалуй, имеет большее значение для пигментов и красителей, чем для любой другой категории химических веществ, поскольку он напрямую определяет оптические свойства конечного продукта. Интенсивность цвета, непрозрачность, блеск и равномерность оттенка заметно изменяются при изменении D50 — часто на субмикронном уровне.
Для органических пигментов (фталоцианинов, хинакридонов, азосоединений) целевое значение D50 обычно находится в диапазоне от 1 до 5 мкм, с узким диапазоном для обеспечения однородности цвета в разных производственных партиях. Неорганические пигменты, такие как диоксид титана (TiO₂) и оксиды железа, требуют аналогичной точности, при этом для покрытий с высокой непрозрачностью значение D50 для TiO₂ часто указывается в диапазоне 0,2–0,4 мкм — диапазон, достижимый при использовании высокотемпературной струйной обработки и классификации.
Почему струйное фрезерование является предпочтительным методом для обработки пигментов
Три конкретных преимущества делают струйное измельчение доминирующей технологией для уменьшения размера пигментов в высококачественных областях применения:
•Нулевое содержание металлических примесей: Молотковые и шаровые мельницы отделяют металл от измельчающих поверхностей и переносят его в продукт. В случае пигментов даже следовые количества металлов — железо в концентрации частей на миллион — заметно изменяют оттенок, особенно в светлых или белых композициях. Струйное измельчение полностью исключает контакт металлических поверхностей с продуктом.
•Отсутствие изменения цвета, вызванного нагревом: Некоторые органические пигменты чувствительны к теплу и при повышенных температурах претерпевают фазовые переходы кристаллов или частичное разложение, что приводит к необратимому изменению цветовых свойств. Струйная обработка не генерирует тепло от трения.
•Сухая обработка сохраняет диспергируемость: Влажное измельчение с последующей сушкой приводит к образованию твердых агломератов за счет капиллярного действия во время испарения жидкости. Эти агломераты снижают диспергируемость в конечном продукте — краске, чернилах, пластиковой мастербатче — и требуют дополнительных этапов деагломерации. Сухое струйное измельчение выгружает порошок в его естественно диспергированном состоянии.
Струйное измельчение применяется для производства покрытий, типографских красок, красителей для пластмасс и косметических пигментов. В частности, для измельчения технического углерода — материала с чрезвычайно низким MIE и высоким Kst — конфигурации инертных газовых контуров EPIC Powder обеспечивают безопасный и безопасный процесс обработки без загрязнений.
Пример применения 2: Огнестойкие добавки
Эффективность минерального антипирена определяется прежде всего его площадью поверхности. Площадь поверхности, в свою очередь, определяется размером частиц. Тригидрат алюминия (ATH) и гидроксид магния (Mg(OH)₂), два наиболее широко используемых безгалогенных антипирена, действуют за счет эндотермического разложения. Они поглощают тепло и выделяют водяной пар, разбавляя горючие газы и охлаждая полимерную матрицу. Чем быстрее происходит это разложение, тем эффективнее защита. Скорость разложения увеличивается с увеличением площади поверхности, что означает, что более мелкие частицы обеспечивают лучшую защиту.
Для полимерных материалов (кабельные компаунды, резина, термопластичные листы) содержание ATH и Mg(OH)₂ обычно указывается при D50 2–8 мкм, а D97 < 20 мкм, чтобы избежать проблем, возникающих при компаундировании и экструзии. Более крупные частицы снижают механические свойства и вызывают дефекты поверхности готовых профилей.
Проблемы обработки огнестойких порошков
АТР и Mg(OH)₂ обладают умеренной твердостью и высокой абразивностью. Такое сочетание ускоряет износ в обычных мельницах и создает риск загрязнения продукта материалом мельницы. Загрязнение огнезащитными составами металлами особенно проблематично, поскольку следовые количества железа или хрома могут катализировать деградацию полимеров при температурах обработки, ухудшая как механические свойства, так и огнестойкость готового компаунда.
Струйное измельчение с использованием шлифовальных камер, облицованных керамикой или карбидом кремния, напрямую решает проблему абразивного износа. В зоне измельчения отсутствуют металлические поверхности, скорость износа незначительна при длительных производственных циклах, а чистота продукта сохраняется. Кроме того, замкнутый цикл сухого процесса исключает необходимость последующей сушки — это важно, поскольку ATH начинает терять гидроксильные группы при температуре выше 180°C, к которой может приближаться распылительная сушка.

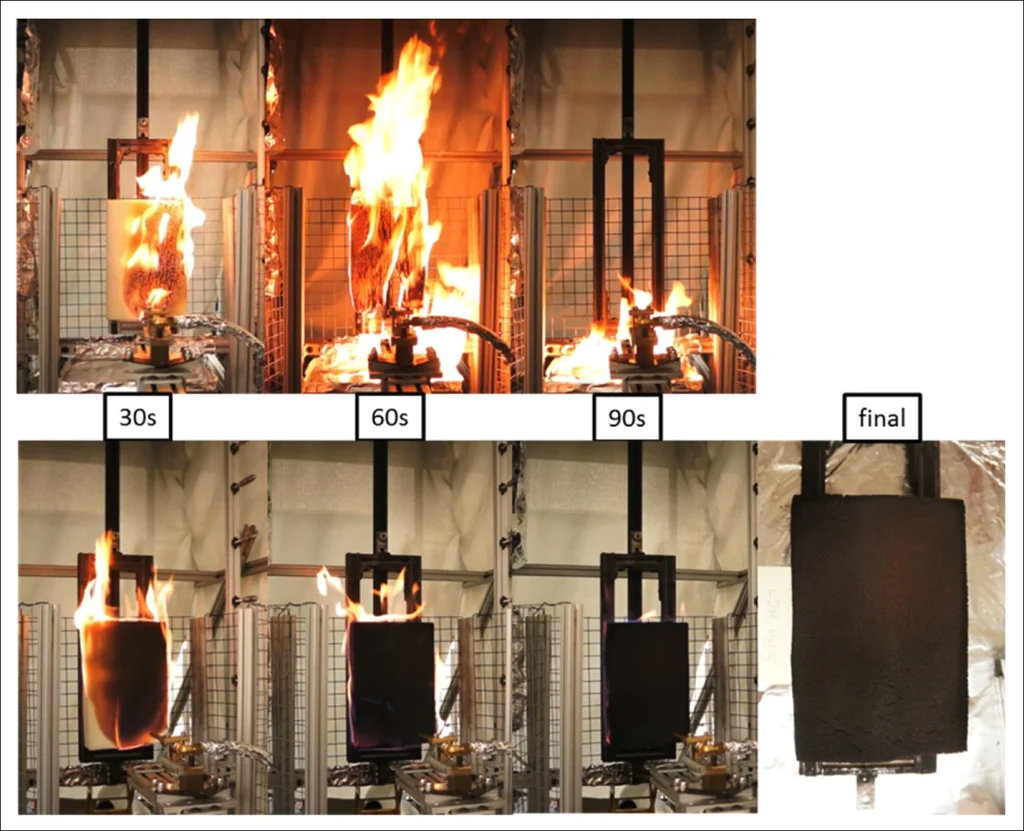

Соответствующие стандарты испытаний на огнестойкость — UL 94, IEC 60695, EN 45545 — устанавливают минимальные требования, которые коррелируют с размером и распределением частиц огнезащитного состава. Стабильное распределение частиц по размерам, достигаемое струйным измельчением, напрямую приводит к стабильным результатам испытаний, снижая риск сертификации.
Пример применения №3: Каталитические порошки
Для порошкообразных катализаторов размер частиц и площадь поверхности не являются параметрами качества — они являются основными показателями эффективности. Площадь поверхности по методу BET обратно пропорциональна размеру частиц: уменьшение значения D50 вдвое приводит к приблизительному удвоению доступной каталитической поверхности на грамм материала, что увеличивает скорость реакции, эффективность превращения и использование катализатора.
К распространенным каталитическим материалам, обрабатываемым методом струйной мельницы, относятся цеолиты (используемые в нефтепереработке и нефтехимии), оксиды металлов, такие как TiO₂ (фотокатализ), Al₂O₃ и ZnO (промышленный синтез), а также системы на основе драгоценных металлов на носителе. В каждом из этих случаев случай, Задача состоит в достижении целевого размера частиц без деактивации каталитической поверхности.
Почему каталитическая обработка требует исключительной осторожности
Каталитическая активность легко разрушается в условиях, создаваемых обычными мельницами:
- Нагревать: Повышенные температуры во время измельчения могут вызывать спекание поверхности катализатора, разрушение пористой структуры в цеолитах и приводить к нежелательным фазовым переходам в оксидах металлов (например, из анатаза в рутил в TiO₂), что необратимо снижает каталитическую активность.
- Загрязнение: Следы металла от абразивных частиц конкурируют с активными каталитическими центрами или действуют как каталитические яды. В системах с катализаторами из драгоценных металлов даже концентрации примесей в частях на миллиард имеют значение.
- Воздействие атмосферы: Многие каталитические прекурсоры и восстановленные металлические катализаторы чувствительны к воздуху. Обработка в открытой системе вызывает окисление поверхности, которое необходимо обратить вспять — с большими затратами энергии и средств — перед использованием.
Струйное измельчение одновременно исключает все три риска: отсутствие выделения тепла, отсутствие контакта с металлом и полную совместимость с инертными газовыми средами. Замкнутые системы инертных газов EPIC Powder позволяют поддерживать уровень кислорода ниже 100 ppm на протяжении всего процесса измельчения, обеспечивая технологическую среду, подходящую даже для пирофорных катализаторов.
Типичные целевые размеры частиц для каталитических применений варьируются от D50 2–20 мкм для поддерживаемых катализаторов и порошков-носителей до D50 < 5 мкм для активных фаз с большой площадью поверхности. Жесткий контроль D97 также имеет важное значение — частицы слишком большого размера снижают однородность заполнения слоя в реакторах с неподвижным слоем и вызывают образование каналов в псевдоожиженных слоях.
Как выбрать правильную конфигурацию струйной мельницы для химических порошков
Выбор правильной конфигурации струйной мельницы для обработки химического порошка предполагает сопоставление свойств материала и требований к обработке с доступными инженерными решениями. Следующая схема охватывает наиболее важные моменты принятия решений:
| Требование | Рекомендуемая конфигурация |
| Горючая пыль (St 1–2, органические пигменты, сажа) | Станок с сертификатами ATEX/IECEx + продувка инертным газом + система сброса давления при взрыве |
| Порошок, чувствительный к окислению (металлические порошки, материалы для батарей) | Замкнутый контур инертного газа (N₂ или Ar) + мониторинг кислорода + система разряда инертного газа |
| Токсичные или канцерогенные вещества | Полностью герметичная замкнутая система со встроенным рукавным фильтром + перекачка воздуха через перчаточный бокс. |
| Целевой показатель D50 < 5 мкм с плотной структурой PSD | Струйная мельница с псевдоожиженным слоем и динамическим воздушным классификатором |
| Целевой показатель D50 5–30 мкм, умеренная пропускная способность. | Спиральная струйная мельница или псевдоожиженный слой без классификатора |
| Абразивный материал (ATH, Mg(OH)₂, TiO₂) | Измельчительная камера с футеровкой из карбида кремния или оксида алюминия. |
| Требования к высокой чистоте (катализаторы, электронного качества) | Мельница с керамической футеровкой + инертный газ + закрытая разгрузка |
| Разработка в лабораторных условиях / оптимизация процессов | Испытание струйной мельницы EPIC в лабораторных условиях — результаты D50 напрямую перенесены в производственный масштаб. |
Эти конфигурации не являются взаимоисключающими — для многих применений химических порошков требуется сочетание различных характеристик. Инженерная команда EPIC Powder Machinery работает с инженерами-технологами, начиная с первоначальной спецификации и заканчивая лабораторными испытаниями и масштабированием, обеспечивая точное соответствие конечной системы материалу, целевому распределению частиц по размерам и требованиям безопасности на объекте.
Получите консультацию эксперта по процессу получения химических порошков.
Каждое применение химического порошка уникально — правильная конфигурация мельницы зависит от конкретного материала, целевого размера частиц и требований безопасности на вашем предприятии. Наша инженерная команда в EPIC Powder Machinery обладает необходимыми знаниями, чтобы обеспечить правильный результат с первой, а не с пятой попытки.
Мы предлагаем бесплатные консультации по технологическим процессам и лабораторные испытания по измельчению, чтобы вы могли подтвердить эффективность гранулометрического состава и конструкцию системы, прежде чем принимать решение о полномасштабном производстве оборудования.
→ Запросите бесплатную консультацию по адресу www.jet-mills.com/contact
→ Ознакомьтесь с нашим ассортиментом струйных мельниц на www.jet-mills.com
Часто задаваемые вопросы
Каков наиболее безопасный способ измельчения реактивных или горючих химических порошков?
Наиболее безопасный подход сочетает в себе проектирование оборудования и технологическое проектирование. Струйные мельницы исключают механическое тепловыделение — основной источник воспламенения в обычных мельницах — и могут быть сконфигурированы с продувкой инертным газом (азотом или аргоном) для подавления воспламенения горючей пыли путем снижения концентрации кислорода ниже предельной концентрации кислорода (LOC). Для сред ATEX Zone 20/21 корпуса, устойчивые к ударным нагрузкам, и системы разгрузки с замкнутым контуром обеспечивают безопасность оператора и соответствие нормативным требованиям. Компания EPIC Powder Machinery предлагает полностью сертифицированные по стандартам ATEX/IECEx системы струйных мельниц для горючих и реактивных химических порошков.
Как струйное измельчение обеспечивает точный контроль размера частиц для химических применений?
Струйные мельницы используют сжатый газ для ускорения частиц до высокой скорости, что приводит к уменьшению их размера за счет ударов частиц друг о друга. Распределение размеров частиц на выходе контролируется регулировкой скорости вращения классификационного колеса (основной рычаг управления D50), давления измельчения и скорости подачи. Хорошо настроенная струйная мельница с псевдоожиженным слоем и динамическим классификатором может поддерживать D50 в пределах ±0,3 мкм от цикла к циклу, достигая распределения от D50 1 мкм до более 50 мкм в зависимости от конфигурации. Компания EPIC Powder проводит лабораторные испытания для определения оптимального набора параметров, прежде чем приступать к серийному производству.
Какой размер частиц рекомендуется для антипиренов, таких как ATH и гидроксид магния?
Для большинства применений полимерных компаундов — изоляции кабелей, резиновых листов, термопластичных профилей — тригидрат алюминия (ATH) и гидроксид магния имеют предел текучести D50 2–8 мкм и D97 ниже 20 мкм. Более мелкие частицы обеспечивают большую площадь поверхности, что способствует более быстрому эндотермическому разложению и более эффективному подавлению пламени. Однако чрезмерно мелкие частицы могут увеличивать вязкость компаунда и снижать механические свойства. Оптимальные характеристики зависят от полимерной матрицы и целевого стандарта огневых испытаний (UL 94, IEC 60695, EN 45545).
Могут ли струйные мельницы перерабатывать порошки катализаторов, не загрязняя активную поверхность?
Да, это одна из основных причин, по которой производители предпочитают струйное измельчение для обработки катализаторов. Поскольку измельчение происходит за счет соударения частиц, а не контакта с металлическими измельчающими поверхностями, сама мельница не вносит металлических загрязнений. В сочетании с измельчающими камерами с керамической или карбидкремниевой футеровкой и атмосферой инертного газа струйное измельчение сохраняет чистоту и химический состав поверхности каталитически активных материалов. Цеолиты, оксиды металлов и катализаторы на основе драгоценных металлов на носителе обычно обрабатываются с помощью струйного измельчения.
В чем разница между спиральной струйной мельницей и струйной мельницей с псевдоожиженным слоем для химических применений?
Спиральная струйная мельница использует круглую камеру измельчения, где спиральный поток ускоряет частицы. Центробежная сила естественным образом классифицирует их. Газ удерживает более крупные частицы во внешней зоне измельчения, вытесняя мелкие через центральное выходное отверстие. Производители предпочитают ее для небольших партий, научно-исследовательских работ и термочувствительных материалов. Струйная мельница с псевдоожиженным слоем использует противоположно направленные струи газа для создания высокоэнергетической зоны измельчения в псевдоожиженном слое. Она сочетается с регулируемым динамическим классификатором, который обеспечивает точное, независимое управление распределением частиц по размерам (PSD). Для крупномасштабной обработки химических порошков, требующей стабильного значения D50 и точного значения D97, предпочтительной конфигурацией является струйная мельница с псевдоожиженным слоем и встроенным классификатором.
