ネオジム鉄ホウ素（NdFeB）永久磁石は、1980年代の導入以来、極めて重要な役割を果たしてきた第三世代の希土類磁石です。優れた磁気エネルギー積、高い残留磁化、そして高い保磁力を持つNdFeB磁石は、現代の産業に欠かせない存在です。主にネオジム（Nd）、鉄（Fe）、ホウ素（B）から構成され、正方晶系金属間化合物Nd₂Fe₁₄Bを形成するこれらの磁石は、卓越した磁気性能とコスト効率を提供します。
NdFeB磁石は電子機器の小型化、軽量化、効率化を推進し、風力発電、電気自動車、家電製品、医療機器など幅広い用途に利用されています。製造工程の違いにより、NdFeB磁石は焼結型、接合型、ホットプレス型に分類され、それぞれ異なる磁気特性、製造特性、用途分野を有しています。
焼結NdFeB：複雑な処理による高性能
焼結NdFeB磁石は、最も強力で、広く生産され、広く使用されているNdFeB磁石です。最大磁気エネルギー積（BH）maxは50MGOeを超え、他の永久磁石をはるかに凌駕します。その製造は、多分野にわたるエンジニアリング技術を統合した、非常に精密で複雑なプロセスです。
製造工程

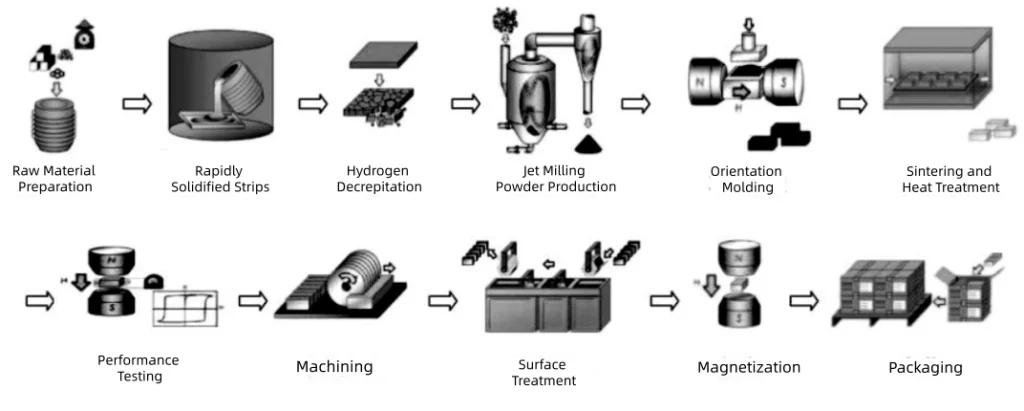

焼結 NdFeB 磁石は、従来の粉末冶金プロセスを使用して製造され、主な手順は次のとおりです。
1. 材料の配合と溶解： Nd、Fe、B、および少量の添加剤（ジスプロシウム、テルビウム、コバルト、アルミニウムなど）の組成は、目標とする磁石性能に基づいて精密に計算されます。これらは真空または不活性雰囲気の誘導炉で高温溶解され、均一な合金溶湯を形成します。その後、急冷してストリップキャスト法によって合金インゴットが作製されます。
2. 水素粉砕と粉砕： 合金インゴットは水素分解（HD）によって小さな粒子に砕かれ、その後 ジェットミリング 細かく均一な粉末（通常3～5
μm）。粒子サイズの分布、形態、表面積は最終的な磁石の性能に大きな影響を与えます。
3. 配向、加圧、焼結： 粉末は磁場中で成形され、粒子の磁化容易軸を揃えます。その後、冷間静水圧成形により成形体の密度を高めます。その後、成形体は1000～1100℃で焼結されます。
°C で真空状態にして粒子を高密度化し、最終的な焼結磁石を形成します。
ネオジムは酸化しやすく、磁石の性能に重大な影響を与えるため、プロセス全体では厳格な環境管理、特に酸素レベルの管理が求められます。
アプリケーションと制限
優れた磁気特性を持つ焼結NdFeB磁石は、次のような高性能アプリケーションに使用されます。
電気自動車用駆動モーター
風力タービン発電機
産業用サーボモーター
高性能音響機器
MRI医療機器
しかし、焼結NdFeB磁石には限界があります。
脆くて硬い: 機械加工性が悪いと、加工中に割れたり損傷したりします。
温度感度: 動作温度は通常 80 ～ 250°C の範囲です。
腐食感受性: 非常に酸化しやすいため、表面コーティングが必要です。
技術的な課題: 焼結中の粒成長と微細構造を制御することは非常に重要であり、最終的な性能に影響を与えます。
結合NdFeB：精密性と複雑な形状の利点
焼結NdFeB磁石の加工上の課題を解決するために開発されたボンドNdFeB磁石は、1970年代に登場しました。これらの磁石は、磁性粉末をプラスチックまたはゴムと混合し、磁場中で成形することによって作られます。
製造工程と特徴

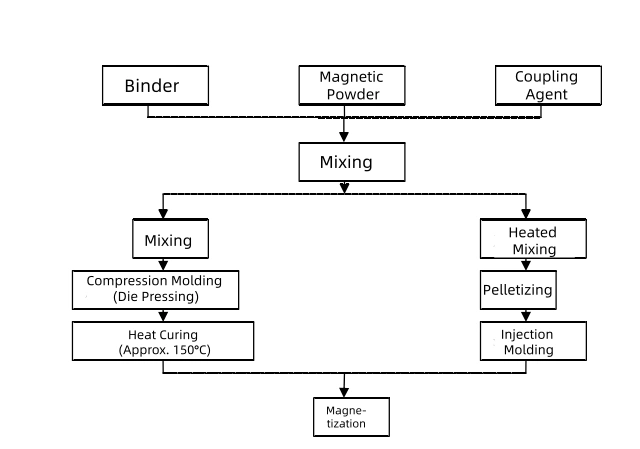

ボンドNdFeB磁石は、NdFeB磁性粉末をゴムやプラスチックなどのバインダーと混合し、ユーザーの要件に基づいて様々な形状に直接成形することで製造されます。主な製造工程は以下のとおりです。
磁性粉末の調製： 粉末は、HDDR（水素化・不均化・脱離・再結合）、機械粉砕、急速冷却などの方法を用いて製造されます。HDDRは最も主流の方法であり、平均粒子径が約0.3μmの高保磁力粉末が得られます。
成形プロセス： カレンダー成形、射出成形、押し出し成形、圧縮成形などが挙げられますが、カレンダー成形と射出成形が最も一般的です。
ボンドNdFeB磁石は、高い寸法精度、最小限の変形、そしてストリップ、シート、チューブ、リングといった複雑な形状を成形できる柔軟性を備えており、自動大量生産に最適です。バインダーを添加することで機械的強度と等方性が向上し、あらゆる方向で均一な磁気特性が得られ、多極または無限極の磁石設計が可能になります。
パフォーマンス、アプリケーション、および制限
ボンドNdFeB磁石は焼結磁石に比べて磁気性能は劣りますが、優れた安定性と安定性を備えています。主な用途は以下のとおりです。
ハードディスクドライブ（HDD）用磁石（コアアプリケーション）
オフィスオートメーション機器（プリンタモーター、スキャナモーター、コピー機同期モーター）
自動車用マイクロモーター（EPSステアリングセンサー、ワイパーモーター、ウィンドウモーター）
産業用および家庭用モーター（サーボモーター、電動工具モーター、エアコンモーター）
利点:
高い成形精度と複雑な形状の成形能力
優れた機械的強度
材料の無駄や機械加工の必要性が減るためコストが削減されます
制限事項:
非磁性バインダーによる磁気性能の低下（焼結NdFeBの50-70%）
バインダーが高温で劣化する可能性があるため、耐熱性が限られている
耐食性が向上したにもかかわらず、過酷な環境では表面保護が依然として必要になる場合があります。
ホットプレスNdFeB：性能とコストのバランスをとる新たな道
ホットプレス NdFeB 磁石は、3 種類の NdFeB 磁石の中で最も技術的に複雑で、最も工業化が進んでいませんが、そのユニークな特性により、特定の用途ではかけがえのない存在となっています。
製造工程と特徴
ホットプレス NdFeB 磁石は、次のような熱変形プロセスを使用して製造されます。
急冷したNdFeB磁性粉末を金型に充填します。
高温（通常 600 ～ 800°C）で一方向または双方向の圧力を加えます。
緻密化と粒子配向を実現します。
ホットプレス法によるNdFeB磁石は、高密度、優れた配向性、優れた耐腐食性、そして高い保磁力を備えています。最大エネルギー積は30～45MGOeで、焼結NdFeBとボンドNdFeBの中間の磁気性能を有します。ホットプレス法によって、平均粒径が50nm未満の微細で均一な結晶粒構造が形成されます。これは、焼結NdFeBの5～10μmの結晶粒よりもはるかに小さいサイズです。この微細な結晶粒構造により、良好な残留磁束密度と磁気エネルギー積を維持しながら保磁力が向上します。
アプリケーションと開発の課題
ホットプレス法によるNdFeB磁石は、主に自動車のEPS（電動パワーステアリング）システム、高性能マイクロモーター、特殊センサーなどに使用されています。しかし、複雑なプロセスと高い製造コストが現状の生産量に限界をもたらし、大規模な工業化を阻んでいます。
主な課題は次のとおりです。
プロセスの複雑さ: ホットプレス中の温度、圧力、変形率の正確な制御が重要です。
高い設備コスト: ホットプレス設備は高価であり、多額の投資が必要です。
原材料コスト: ホットプレスされた NdFeB の原材料コストは、完成品のコストを超える場合があります。
これらの課題にもかかわらず、ホットプレスされた NdFeB は、高い磁気性能と複雑な形状を必要とする用途に可能性を秘めており、ニッチ市場で有望なソリューションを提供します。
NdFeB磁石の将来動向
電気自動車、再生可能エネルギー、スマート製造などの産業の成長に伴い、NdFeB磁石の需要はますます高まっています。今後のトレンドとしては、以下のようなものが挙げられます。
高性能と低コストの両立
高性能: ハイエンドアプリケーションのニーズを満たすために、NdFeB 磁石は、粒界拡散、粒微細化、合金最適化などの技術を通じて、より高い保磁力と動作温度に向けて進化します。
コスト削減: 低ジスプロシウムまたはジスプロシウムを含まない配合物を開発することで、重希土類元素への依存を減らすことが研究の焦点です。
プロセスイノベーションと構造最適化
デュアルアロイ法、粒界拡散法、ナノコンポジット磁石といった新興技術は、コストを削減しながら性能を向上させる可能性を秘めています。粒界相分布の最適化や希土類元素を多く含む相の連続性といった微細構造制御は、残留磁化を犠牲にすることなく保磁力を大幅に向上させることが可能です。
エレクトロニクス、電気自動車、そして省エネ技術の急速な発展に伴い、NdFeB磁石の用途は拡大を続けるでしょう。今後5年間で、需要は年間25%以上増加し、電気自動車用途では数万トン、産業用ロボット用途では5,000トンを超えると予想されています。
グリーン製造と持続可能性
希土類資源の戦略的価値と環境への影響はますます重要になっています。グリーン製造技術の開発、材料利用率の向上、そしてリサイクルの促進は、NdFeB産業の持続可能な発展の鍵となります。高い材料効率と加工廃棄物の少なさを特徴とする結合NdFeBは、この点において当然の優位性を有しています。
結論
焼結、結合、ホットプレスの各NdFeB磁石はそれぞれ独自の性能特性と用途分野を有し、相互に補完し合うエコシステムを形成しています。焼結NdFeBは、その優れた磁気特性により、高出力で需要の高い市場を席巻しています。結合NdFeBは、小型アプリケーションにおいて、精密性、複雑な形状、そしてコスト効率の高い大量生産に優れています。ホットプレスNdFeBは、その独自の特性により、特殊分野においてかけがえのない役割を果たしています。
電気自動車、ロボット工学、再生可能エネルギーの進歩に伴い、NdFeB磁石は技術進歩と産業発展の推進において依然として重要な役割を果たし続けるでしょう。同時に、環境に配慮した製造、資源の効率的な利用、そして持続可能性が、この産業の未来を形作るでしょう。
