El aerogel de sílice es uno de los materiales avanzados más prometedores del panorama industrial actual. Es el material sólido más ligero conocido, con una porosidad superior al 901%, una conductividad térmica de tan solo 0,015 W/(m·K) y una superficie específica de hasta 600 m²/g. Está revolucionando el aislamiento térmico, los recubrimientos de alto rendimiento, la protección contra incendios de baterías y las aplicaciones en materiales compuestos. Sin embargo, es posible que se pregunte: “¿Qué tamaño de partícula debo buscar para mi aerogel de sílice y puede su molino de chorro ¿Me proporciona el rendimiento que necesito?” En este artículo, respondemos a esa pregunta basándonos en nuestra experiencia práctica al procesar aerogel de sílice a través de la Molino de chorro de lecho fluidizado MQW10, con rangos de finura recomendados, datos de producción realistas, dos mundos reales caso estudios y una ampliación Preguntas frecuentes Sección que puedes consultar para la planificación de tu propio proyecto.
Breve descripción general de los tipos de aerogel
El aerogel de sílice es, con mucho, el tipo más utilizado y comercialmente maduro. Si bien este artículo se centra específicamente en el aerogel de sílice, es útil comprender la familia más amplia de aerogeles. Los diferentes materiales base pueden exhibir distintos comportamientos de molienda, y nuestro Molinos de chorro MQW Hemos procesado con éxito varios de ellos. La siguiente tabla resume las categorías principales.
| Categoría | Subtipos principales | Características y aplicaciones breves |
|---|---|---|
| Aerogeles inorgánicos | Aerogeles de óxido | – Aerogel de sílice (SiO₂): El más investigado, ampliamente utilizado para aislamiento térmico/acústico. – Aerogeles de óxido metálico: p. ej., Al₂O₃ (resistente a altas temperaturas), TiO₂ (fotocatalítico), ZrO₂, etc. |
| Aerogeles a base de carbono | Incluye aerogel de carbono (temperatura ultra alta, conductora), aerogel de grafeno (superficie ultra alta, conductora) y aerogel de nanotubos de carbono (Excelentes propiedades mecánicas y eléctricas). | |
| Aerogeles metálicos | Compuesto por nanopartículas de metales nobles (Au, Ag, Pt), ofrece funciones catalíticas, ópticas y de detección. | |
| Otros aerogeles inorgánicos | – Aerogeles de carburo/nitruro: SiC (semiconductor de alta temperatura), BN, etc. – Aerogeles de calcogenuroPor ejemplo, los sulfuros, utilizados en catálisis y energía. | |
| Aerogeles orgánicos | Aerogeles de polímeros sintéticos | – Aerogel de resorcinol-formaldehído (RF): Aerogel orgánico primitivo, a menudo precursor del aerogel de carbono. – Aerogel de PU/poliurea: Flexible, para aislamiento y amortiguación. – Aerogel de poliimida (PI): Resistente a altas temperaturas y flexible, para uso aeroespacial. |
| Aerogeles de polímeros naturales | – Aerogel de celulosaAbundante, biodegradable, prometedor. – Otros: Alginato, quitosano, gelatina, bioaerogeles a base de almidón. | |
| Aerogeles compuestos/híbridos | Híbrido orgánico-inorgánico | Combina la flexibilidad de los polímeros con la rigidez/funcionalidad inorgánica, por ejemplo, el aerogel de SiO₂ reticulado con polímeros. |
| Inorgánico multicomponente | Combina diferentes resistencias inorgánicas, por ejemplo, SiO₂/Al₂O₃, TiO₂/SiO₂. | |
| Reforzado con fibra/partículas | Agregar refuerzos (por ejemplo, fibras cerámicas) para superar la fragilidad; algo común en las mantas de aerogel comerciales. |
Nota: Esta clasificación se basa en fuentes académicas y del sector industrial más reconocidas. Si bien existen variaciones entre las distintas publicaciones, la anterior representa una síntesis exhaustiva para consulta general.

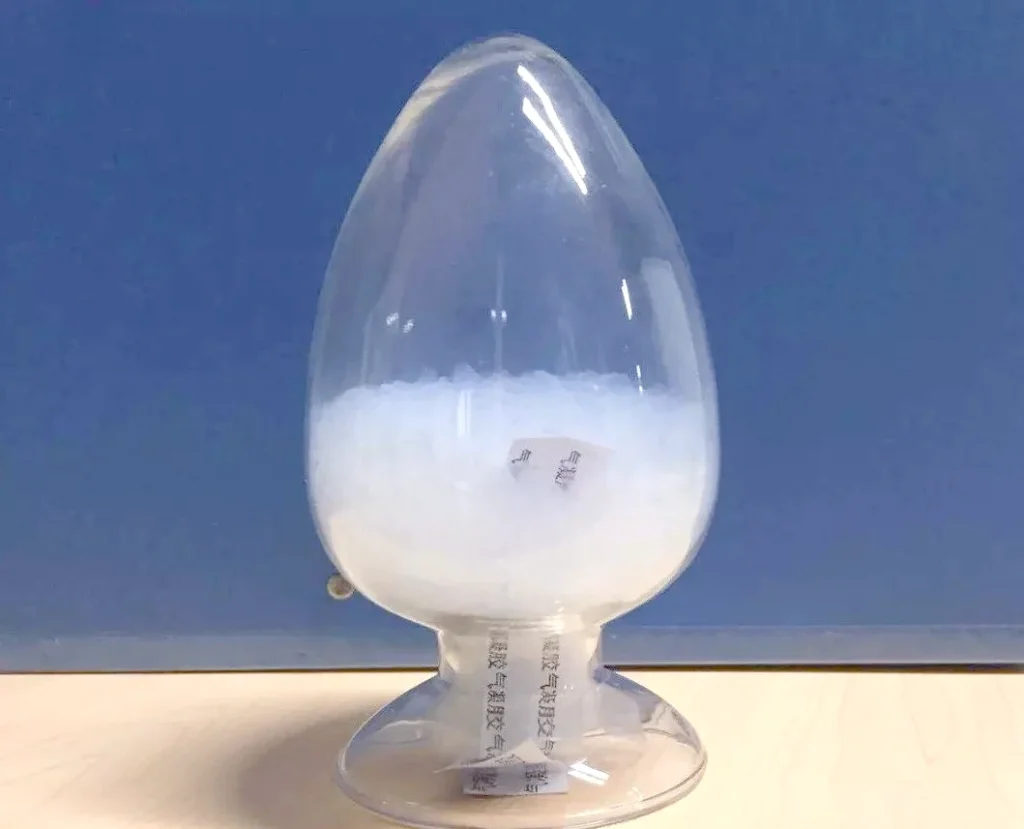

¿Por qué moler aerogel de sílice es fundamentalmente diferente de procesar minerales convencionales?
La característica distintiva del aerogel de sílice es su red nanoporosa tridimensional con diámetros de poro que suelen oscilar entre 20 y 50 nm, lo que le confiere extraordinarias propiedades aislantes. Si el proceso de molienda genera calor excesivo o cizallamiento mecánico, estos poros pueden colapsar, destruyendo permanentemente el rendimiento térmico del material. Por ello, los molinos mecánicos tradicionales suelen ser inadecuados. La mayoría de ellos se basan en el impacto de cuchillas giratorias o medios de molienda.
En Polvo épico, recomendamos el Molino de chorro de lecho fluidizado MQW Específicamente porque funciona con un principio completamente diferente: la colisión partícula a partícula impulsada por aire comprimido a alta velocidad. A medida que el aire comprimido se expande a través de las boquillas Laval hacia la cámara de molienda, experimenta un enfriamiento adiabático, manteniendo un ambiente de baja temperatura durante todo el proceso. No hay contacto con los medios de molienda ni con los revestimientos del molino, lo que significa que no hay contaminación metálica ni riesgo de colapso de poros inducido por el calor. Esto es crucial para preservar las propiedades intrínsecas del aerogel de sílice.
Tamaño de partícula recomendado: ¿Qué finura es la adecuada para su aplicación?
Gracias a nuestra experiencia en pruebas y producción, hemos comprobado que no existe un tamaño de partícula único e ideal para el aerogel de sílice. El tamaño óptimo depende completamente de la aplicación final. Basándonos en el rango de capacidad del MQW10, recomendamos lo siguiente para los casos de uso más comunes del aerogel:
| Solicitud | Finura recomendada | Beneficio clave |
|---|---|---|
| Revestimientos de aislamiento térmico | D90: 15–30 μm | Superficie de recubrimiento lisa, formación de película uniforme |
| Agentes matificantes de alta gama | D50: 3–8 μm | Eficiencia de matizado superior, claridad del recubrimiento |
| capas de protección contra incendios de la batería | D90: 10–20 μm | Distribución uniforme de la barrera térmica |
| Rellenos de polímeros y materiales compuestos | D50: 5–15 μm | Buena dispersibilidad, refuerzo mecánico |
| Aditivos térmicos generales | D50: 15–50 μm | Equilibrio entre coste y rendimiento |
¿Qué tan amplias son las perspectivas de aplicación de los recubrimientos de aerogel?
Eficiencia energética de los edificios
A medida que aumenta la importancia de la protección del medio ambiente y el ahorro energético, los recubrimientos de aerogel se utilizan cada vez más en la eficiencia energética de los edificios. En verano, bloquean eficazmente la entrada de calor exterior; en invierno, impiden la pérdida de calor interior. Esto reduce significativamente el consumo energético de un edificio, contribuyendo a los esfuerzos nacionales de ahorro energético y reducción de emisiones.
Aeroespacial
Los recubrimientos de aerogel no solo ofrecen un excelente aislamiento térmico, sino que también son extraordinariamente ligeros. En el sector aeroespacial, se utilizan ampliamente como capas de aislamiento térmico en naves espaciales y como materiales termoaislantes para motores de aeronaves. Esto mejora tanto el rendimiento como la seguridad, a la vez que reduce el peso, lo que aumenta aún más la eficiencia general.
Fabricación de automóviles
Los vehículos generan una cantidad considerable de calor durante su funcionamiento. Si este calor no se disipa eficazmente, puede afectar el rendimiento y la seguridad. Los recubrimientos de aerogel solucionan este problema: impiden que el calor externo penetre en el habitáculo y evitan que el calor interior se escape. Esto mejora notablemente el rendimiento del vehículo y la seguridad de los ocupantes.
Nuevo sector energético
A medida que el sector de las nuevas energías evoluciona rápidamente, se están aplicando recubrimientos de aerogel para aislar y proteger equipos como paneles solares y palas de aerogeneradores. Esto mejora el rendimiento y la fiabilidad de los equipos, a la vez que reduce costes y acelera la adopción de nuevas tecnologías energéticas.
Otros campos
Además de los sectores mencionados, los recubrimientos de aerogel tienen una amplia aplicación en equipos marinos, ferroviarios y electrónicos. Desempeñan un papel fundamental como aislantes térmicos, capas protectoras y materiales para la reducción del ruido.
Estas recomendaciones coinciden con lo que observamos en el mercado comercial de aerogel de sílice. Los polvos de aerogel disponibles comercialmente suelen tener un tamaño de entre 15 y 50 micras, y las investigaciones indican que las partículas de menos de 50 μm son eficaces para aplicaciones de recubrimiento donde la suavidad de la superficie es fundamental. Al mismo tiempo, algunos grados específicos para aplicaciones alcanzan el rango submicrométrico para usos altamente especializados, como la administración de fármacos o los nanocompuestos avanzados.
¿Qué resultados se pueden esperar del MQW10?
Una de las preguntas más frecuentes que recibimos es sobre el rendimiento. La MQW10 es una unidad de producción de gama media de la serie MQW de Epic Powder. Basándonos en datos y especificaciones de producción reales, esto es lo que puede esperar:
Para el procesamiento de aerogel de sílice, el MQW10 alcanza una capacidad de producción de 20–300 kg/h, dependiendo de la finura deseada y las características de la materia prima específica del aerogel. Nuestros datos de referencia internos para escenarios de procesamiento similares indican que para materiales de alto valor y baja densidad como el aerogel, los rendimientos típicos se encuentran en el 50–150 kg/h rango cuando se busca una finura moderada.
Es importante tener en cuenta que el resultado real depende de varios factores:
- Tamaño de partícula objetivo — Una molienda más fina requiere naturalmente más energía y reduce el rendimiento.
- Características de la materia prima — La morfología de las partículas, el contenido de humedad y el preprocesamiento desempeñan un papel importante.
- Configuración del sistema — Capacidad del compresor de aire, ajustes del clasificador y eficiencia de recolección
- Propiedades del material — La densidad aparente extremadamente baja del aerogel (normalmente entre 20 y 150 kg/m³) significa que el rendimiento alcanzable por peso es menor que el que se obtendría con minerales más densos.
Recomendamos realizar una prueba con un lote de muestra para establecer los parámetros precisos para su material específico; nuestros ingenieros de aplicaciones en Epic Powder estarán encantados de ayudarle.
Caso práctico 1: Fabricante de revestimientos de aislamiento térmico de alto rendimiento
El cliente
Un fabricante europeo especializado en recubrimientos de aislamiento térmico de película delgada para tuberías industriales y envolventes de edificios. Su línea de productos requería un polvo de aerogel de sílice que pudiera dispersarse uniformemente en sistemas acrílicos de base acuosa, manteniendo un acabado superficial muy liso con un espesor de película seca inferior a 50 µm.
El desafío
El proceso de molienda mecánica anterior del cliente produjo un aerogel de sílice con una amplia distribución del tamaño de partícula (D10: 3 µm, D90: 85 µm). La parte gruesa provocó defectos en la superficie y obstruyó las boquillas de pulverización. Más importante aún, se sospechaba que la generación de calor localizada del molino mecánico colapsó parcialmente los nanoporos del aerogel, reduciendo el valor de aislamiento térmico del recubrimiento en casi 15% en las pruebas de laboratorio.
La solución
Epic Powder realizó una prueba en el molino de chorro MQW10 utilizando los gránulos de aerogel de sílice hidrofóbica del cliente (densidad aparente de 80 kg/m³). Ajustamos la velocidad del clasificador para lograr un corte preciso, la presión del aire de molienda a 0,7 MPa y procesamos el material en un sistema de circuito cerrado con nitrógeno para mantener la sequedad absoluta.
El resultado
- Finura deseada: D50 de 12 µm, D90 de 22 µm, con cero partículas por encima de 35 µm.
- Rendimiento: Un caudal estable de 95 kg/h durante un funcionamiento continuo de 8 horas.
- Integridad de la estructura de los poros: Tras la molienda, la superficie específica BET medida fue de 585 m²/g, frente a los 592 m²/g de la materia prima sin moler; una disminución insignificante que confirma que la estructura porosa se conservó por completo.
- Beneficio para el cliente: El recubrimiento superó las pruebas de pulverizabilidad y conductividad térmica en la primera presentación. El fabricante reemplazó toda su línea de rectificado con unidades MQW10 e informó una reducción del 20% en las tasas de defectos del recubrimiento en un plazo de tres meses.
Caso práctico 2: Proveedor de materiales de protección contra incendios para baterías
El cliente
Una empresa asiática de materiales avanzados desarrolla mantas de aerogel de sílice reforzado con fibra cerámica y rellenos intersticiales para baterías de vehículos eléctricos. Su producto de última generación requería un polvo de aerogel con un D90 inferior a 15 µm para rellenar los estrechos huecos entre las celdas cilíndricas, proporcionando resistencia a la propagación del desbordamiento térmico sin añadir un peso significativo.
El desafío
El proveedor adquiría aerogel molido externamente, pero el polvo obtenido presentaba un tamaño de partícula inconsistente (el D90 fluctuaba entre 18 y 35 µm de un lote a otro) y, ocasionalmente, contenía trazas de contaminación por hierro procedentes de un molino mecánico, lo cual era inaceptable para aplicaciones en baterías. Necesitaban una solución interna, libre de contaminación, capaz de procesar 30 toneladas al año.
La solución
Epic Powder instaló un sistema de molienda por chorro MQW con una rueda clasificadora revestida de cerámica y un sistema de recolección ciclónica de alta eficiencia, todo integrado con el entorno de sala seca del cliente. La materia prima era un aerogel de sílice hidrofílico con un tamaño inicial de 0,5 a 2 mm. Tras la optimización inicial de los parámetros, ajustamos la velocidad del clasificador para obtener un D50 de 6 µm y un D90 de 13 µm.
El resultado
- Finura deseada: Valor D90 constante de 13,5 ± 1,2 µm en 20 lotes de producción.
- Rendimiento: 75 kg/h, cumpliendo con el requisito anual de 30 toneladas con una operación de un solo turno.
- Pureza: El contenido de hierro era inferior a 10 ppm, lo que se encuentra dentro de los estrictos límites de contaminación de la industria de las baterías.
- Beneficio para el cliente: El proveedor logró la homologación del aerogel de sílice molido por chorro de aire con dos importantes fabricantes de baterías para vehículos eléctricos en un plazo de seis meses. La capacidad de molienda propia acortó su cadena de suministro y redujo los costes de materia prima en 201 TP3T en comparación con la compra de polvo premolido.
Por qué el molino de chorro MQW es la opción correcta para el aerogel de sílice.
Más allá del tamaño de partícula y el rendimiento, existen varias ventajas técnicas que hacen que la serie MQW sea especialmente adecuada para el procesamiento de aerogel de sílice:
La molienda en frío preserva la nanoporosidad. El efecto de enfriamiento adiabático producido por la expansión del aire comprimido mantiene la cámara a bajas temperaturas, protegiendo la frágil estructura porosa del aerogel, algo que los molinos mecánicos simplemente no pueden garantizar.
Producto de alta pureza y sin contaminación. Dado que el proceso de molienda se produce mediante el impacto de partículas entre sí, sin necesidad de medios abrasivos, el producto final permanece libre de contaminación metálica, algo esencial para aplicaciones exigentes en electrónica y aeroespacial.
Distribución estrecha del tamaño de las partículas. La rueda clasificadora horizontal integrada de alta precisión permite ajustar en tiempo real el punto de corte de las partículas, lo que produce una distribución pronunciada y estrecha que elimina las partículas de tamaño excesivo.
Flexibilidad en todos los rangos de finura. La serie de molinos de chorro MQW abarca un amplio espectro, desde un D97 de 2 μm para aplicaciones ultrafinas hasta 45 μm para requisitos más gruesos, todo ello en una única plataforma con parámetros de funcionamiento ajustables.
Recomendaciones prácticas para su proyecto de molienda de aerogel de sílice
Basándonos en nuestra experiencia con el aerogel de sílice y otros materiales porosos de alto valor similares, aquí les ofrecemos algunos consejos prácticos:
- Pruebe primero con su materia prima específica. El aerogel de sílice puede variar significativamente en su morfología, ya sea hidrofóbico o hidrofílico, en la presencia de fragmentos monolíticos o gránulos premolidos, y en otras propiedades físicas. Una prueba con un lote pequeño en el molino de chorro MQW le proporcionará datos específicos para su material.
- Empiece con un objetivo D50 representativo y ajústelo a partir de ahí. Para la mayoría de las aplicaciones industriales de aerogel, recomendamos comenzar con un D50 de 8–12 μm como punto de partida. Este rango equilibra el rendimiento con el caudal y puede servir como punto de referencia para la optimización.
- Monitorea la distribución del tamaño de las partículas, no solo el tamaño mediano. Una PSD estrecha (baja relación D90/D10) suele ser más importante que el valor D50 en sí. El clasificador integrado del MQW10 destaca en este aspecto, minimizando las colas gruesas que podrían comprometer la uniformidad del recubrimiento o la calidad de la dispersión.
- Considere el sistema completo, no solo el molino. Los sistemas adecuados de compresión de aire, recolección de polvo y alimentación contribuyen al rendimiento final. Nuestro enfoque integral en Epic Powder garantiza que estos elementos funcionen en perfecta sincronía.
- Proteja la estructura porosa. El procesamiento en seco a baja temperatura es indispensable para el aerogel de sílice. Si para su producto final es importante preservar el aislamiento térmico, la molienda por chorro es el método idóneo, y lo decimos basándonos en comparaciones directas que hemos realizado entre la producción de la molienda por chorro y la de la molienda mecánica con la misma materia prima.
Preguntas frecuentes
1. ¿El MQW10 admite tanto aerogel de sílice hidrofóbico como hidrofílico?
Sí. El molino de chorro procesa ambos tipos con la misma eficacia. El diseño de sistema cerrado también evita la absorción de humedad durante el procesamiento, lo cual es especialmente importante para los grados hidrofóbicos.
2. ¿Qué volumen de producción admite el MQW10?
La MQW10 procesa lotes de 20 a 300 kg/h, según las características del material y la finura deseada. Para requisitos de mayor rendimiento, ofrecemos modelos MQW más grandes: la MQW20 (40-600 kg/h), la MQW40 (200-1200 kg/h) y la MQW60 (500-2000 kg/h), hasta llegar a la MQW240, que admite de 4000 a 12 000 kg/h.
3. ¿Cómo puedo determinar el tamaño de partícula óptimo para mi aplicación específica de aerogel de sílice?
Siempre recomendamos partir de los requisitos de rendimiento del producto final. Pregúntese: ¿Qué espesor de película necesito aplicar? ¿Qué tamaño de espacio debo cubrir en un paquete de baterías? ¿Qué nivel de suavidad superficial es aceptable? Un buen punto de partida es solicitar una prueba en el laboratorio de aplicaciones de Epic Powder, donde podemos producir tres lotes pequeños con diferentes tamaños (por ejemplo, D50 de 5, 10 y 20 μm) para que pueda evaluar la dispersión, el rendimiento térmico y la manipulación en su propia formulación.
4. ¿El fresado por chorro alterará la química superficial o la hidrofobicidad de mi aerogel de sílice?
No. Dado que el molino de chorro MQW es un proceso puramente físico a baja temperatura y sin aditivos químicos, la química de la superficie permanece intacta. Hemos procesado extensamente grados de aerogel de sílice hidrofóbico (ángulo de contacto >150°) y hemos confirmado que la hidrofobicidad se conserva por completo después de la molienda. El enfriamiento adiabático incluso ayuda a evitar la degradación térmica que puede eliminar los grupos orgánicos de la superficie en los molinos mecánicos calientes.
5. ¿Qué tan fácil es limpiar el MQW10 entre diferentes lotes de aerogel de sílice o cambios de producto?
El MQW10 está diseñado con abrazaderas de acceso rápido, y la cámara de molienda, la rueda clasificadora y la tubería de recolección presentan superficies lisas y pulidas a las que el aerogel no se adhiere con fuerza. Para procesos con el mismo material, suele ser suficiente una simple purga con aire comprimido. Al cambiar entre diferentes grados de aerogel (por ejemplo, de hidrofóbico a hidrofílico), recomendamos una limpieza de 15 a 20 minutos con un paño sin pelusa y alcohol isopropílico en las superficies accesibles. Todo el proceso puede ser realizado por un solo operario en media hora, minimizando así el tiempo de inactividad.
Conclusión
Tras extensas pruebas y múltiples proyectos con clientes, nuestra recomendación para la molienda de aerogel de sílice utilizando el molino de chorro de lecho fluidizado Epic Powder MQW10 es la siguiente:
- Para la mayoría de las aplicaciones industriales de aerogel de sílice, apuntar a un D50 de 5–15 μm y un D90 de 15–30 μm. Esta gama ofrece un rendimiento excelente en aplicaciones de recubrimientos, materiales compuestos y aislamiento térmico.
- Para el rendimiento, espere aproximadamente 50–150 kg/h En condiciones de funcionamiento normales, con la posibilidad de aumentar o disminuir la escala en función de los objetivos de finura específicos y las características del material.
Estos son números prácticos y probados en el campo. Si está planificando un proyecto de molienda de aerogel y desea analizar parámetros específicos para su material, no dude en ponerse en contacto con nuestro equipo en Polvo épico. Siempre nos complace compartir lo que hemos aprendido y ayudarle a sacar el máximo provecho de su procesamiento de aerogel.
Polvo épico
En Epic Powder, ofrecemos una amplia gama de equipos y soluciones de molienda para satisfacer sus necesidades específicas. Nuestro equipo cuenta con más de 20 años de experiencia en el procesamiento de diversos polvos. Epic Powder se especializa en tecnología de procesamiento de polvos finos para la industria minera, química y alimentaria, entre otras.
Contáctenos ¡Hoy para una consulta gratuita y soluciones personalizadas!
Gracias por leer. Espero que mi artículo te haya sido útil. Deja un comentario abajo. También puedes Contacta con EPIC Representante de atención al cliente en línea de Powder Zelda para cualquier otra consulta.
— Jason Wang, Ingeniero
